今天来分享一个超实用的电路设计 —— 基于 PMOS 的电源开关方案，通过低电压、小电流的 ON/OFF 信号，即可安全控制后级电路（VCC_OUT）的电源通断，广泛适用于嵌入式系统、电池供电设备及各类需电源管理功能的电子产品。
核心功能
实现用低压数字信号（如MCU的GPIO引脚）来控制一个更高电压、更大电流的主电源（VCC_IN）的输出。
当ON/OFF信号为低电平时，VCC_OUT无输出，电源直接切断；
当ON/OFF信号为高电平时，VCC_OUT等于VCC_IN，主电源通路导通。
电路工作原理

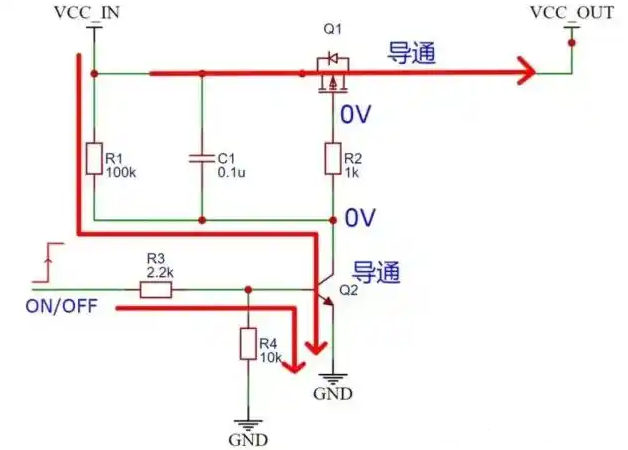

当需要打开电源时：ON/OFF信号置为高电平（例如3.3V）。
电流经R3(2.2k)流入NPN三极管Q2的基极，使其饱和导通。
导通后的Q2将PMOS管Q1的栅极(G)电位拉低到接近地(GND)。
此时，PMOS管Q1的栅源极电压V_GS远小于其开启阈值电压（为负值，且绝对值很大），Q1完全导通。
电流可以从VCC_IN经Q1的源极(S)流向漏极(D)，VCC_OUT端正常输出电源。

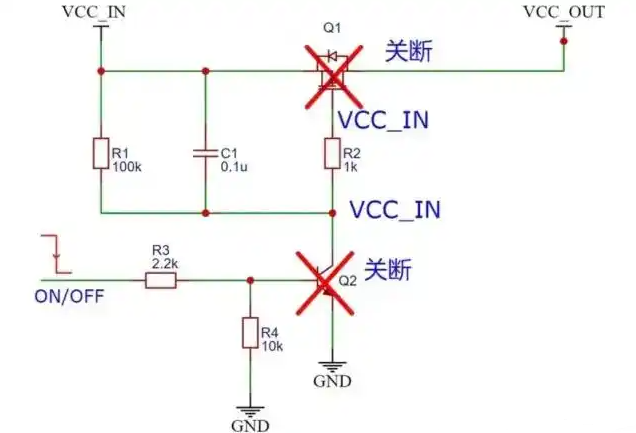

当需要关闭电源时：ON/OFF信号置为低电平（0V）。
Q2三极管因基极无电流而截止。
此时，电阻R1(100k)将VCC_IN的电压上拉至PMOS管Q1的栅极(G)。
由于Q1的栅极(G)和源极(S)电位基本相等（都约为VCC_IN），其V_GS ≈ 0V，Q1截止。
VCC_IN与VCC_OUT之间的通路被切断，VCC_OUT端无电压输出。
