在现代电子设备中，电源的可靠性至关重要。这款基于三极管控制的智能双电源切换电路，通过巧妙的电平检测和开关控制，实现了主备电源的无缝切换，为重要设备提供持续稳定的电力供应。
如上电路图，U1为内置电池主供电电源，DC_IN为DC输入电源
当 DC_IN 无供电时，U1通过Q1给负载供电。
当 DC_IN 接入时，电流经二极管 D1 给负载供电。
不过，由于 D1 存在导通压降，该电路更适合中小电流、对电压精度要求不高的系统。
工作原理分析：

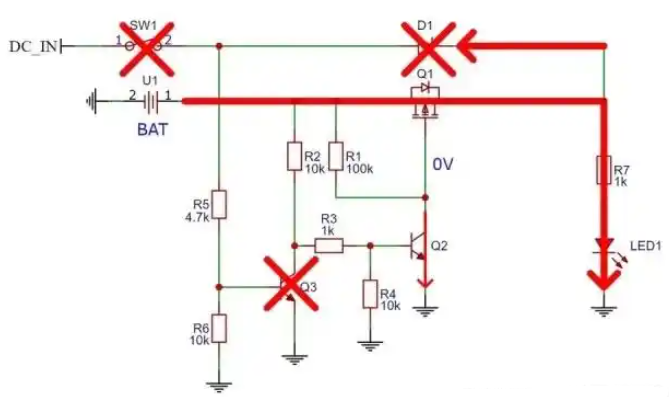

当 DC_IN 断开（无电压输入）时，三极管 Q3 基极无电流而截止。
此时 Q2 基极通过 R2、R3 获取电流而导通，将MOS管Q1 的栅极拉低，MOS 管 Q1 导通，负载由电池 U1 供电。
二极管 D1 在此状态下的作用是防止电池电流反向灌入 DC_IN 端。

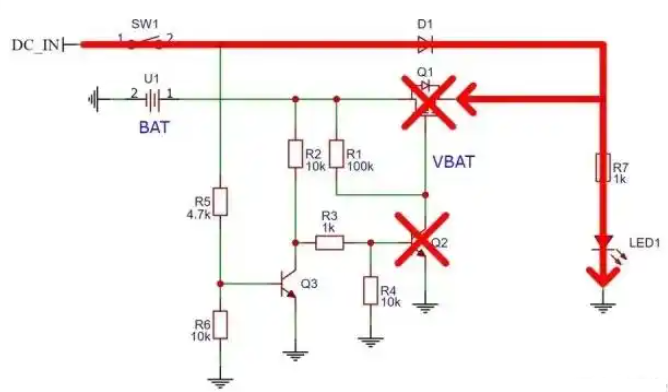

当 DC_IN 接入供电时，Q3 基极经 R5 获得电流而导通，将 Q2 基极拉低，使 Q2 截止。
Q1 栅极随即被 R1 拉至电池电压 VBAT，栅源电压 Vgs=0V，MOS 管 Q1 关断，负载切换为由 DC_IN 供电。
该电路的优势在于：电池供电时，MOS 管导通内阻极小、压降低，能有效降低功耗；DC 供电时虽因二极管存在额外功耗，但此时多由外接适配器供电，对系统整体影响可忽略。
