电压比较器是一种专门用于比较两个输入电压大小，并依据比较结果输出对应电平的电路组件。这种比较器在模拟与数字电路的交互过程中， 在信号处理、模数转换以及电源管理等众多电子系统中都有着不可替代的作用。
一、电压比较器的构成与工作原理

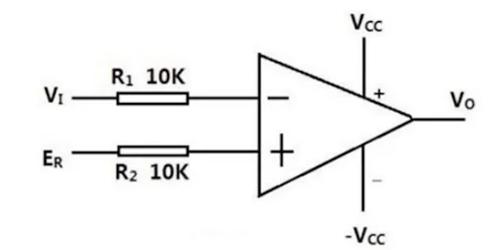

一个典型的电压比较器主要由差分放大器和输出级这两个关键部分构成。
（一）差分放大器：比较器的核心引擎

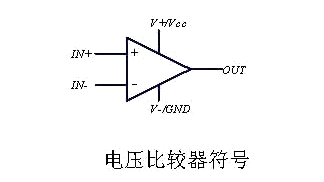

差分放大器作为电压比较器的心脏，本质上是一个高增益的差动放大电路。它具备两个输入端口，分别是正输入端（VIN+）和负输入端（VIN-）。这两个输入端用于接收待比较的电压信号。差分放大器的功能是将这两个输入电压之间的差值进行放大，并输出一个与该差值成正比的电压信号。其数学表达式可以表示为 VOUT = Ad × (VIN+ - VIN-)，其中 Ad 代表差动增益，反映了放大器对输入差值电压的放大能力。
（二）输出级：电平转换与信号稳定
输出级的职责是将差分放大器输出的电压信号转换为标准的逻辑电平，并确保输出信号具有足够的驱动能力。它通常由一个开关电路和一个输出缓冲放大器组成。当差分放大器的输出电压超出某个高电平阈值（VoH）时，开关电路被触发导通，比较器输出高电平；而当差分放大器的输出电压低于某个低电平阈值（VoL）时，开关电路截止，此时比较器输出低电平。输出缓冲放大器则进一步增强输出信号的稳定性，确保输出电平稳定可靠，以满足后续电路的逻辑电平要求。
（三）工作流程概述
电压比较器的工作流程可以概括为三个阶段：
输入阶段：两个输入信号分别被施加到正输入端和负输入端。
阈值判定阶段：比较器内部设有一个阈值电压。当正输入端的电压高于负输入端的电压时，阈值被触发。这个阈值电压可以根据具体应用的要求设计为固定值或者可调节值。
输出阶段：一旦阈值被触发，比较器立即根据比较结果输出相应的电平信号。通常情况下，如果正输入端的电压高于负输入端，比较器输出高电平；反之，则输出低电平。
二、电压比较器与运算放大器的差异
尽管电压比较器和运算放大器在某些方面存在相似之处，但它们在功能、输出特性、工作方式以及应用领域等方面有着显著的区别。
（一）功能定位
电压比较器的核心功能是进行电压大小的比较，其输出是基于两个输入电压的相对高低而产生的离散电平信号。而运算放大器的主要作用是放大输入信号的幅度，用于提升微弱信号的强度以便于进一步处理或传输。
（二）输出特性
电压比较器的输出只有两种状态：高电平和低电平，属于数字信号的范畴。运算放大器则可以输出连续变化的模拟信号，其输出电压理论上可以在其电源电压范围内的任意值，能够精细地反映输入信号的幅度变化。
（三）工作模式
电压比较器通常工作在非线性区。这意味着其输出与输入之间的关系不是简单的线性关系，而是呈现出一种开关特性，一旦输入电压差达到阈值，输出就会迅速跳变到高或低电平。运算放大器在大多数应用中工作在线性区，其输出与输入之间保持着线性关系，能够实现对输入信号的精确放大和各种线性信号处理。
（四）应用领域
基于上述特性差异，电压比较器在信号处理领域用于电平检测、信号比较；在模数转换系统中作为量化判断的核心部件；在电源管理系统里用于电压监测和保护控制。运算放大器则广泛应用于信号放大、滤波、积分、微分以及振荡等模拟信号处理场景。
（五）电路结构差异
电压比较器的输出采用集电极开路（OC）结构，需要外接上拉电阻才能实现对外的电流输出能力。这种结构赋予比较器输出端灵活的电平适配性，便于与不同逻辑电平标准的电路连接。运算放大器的输出级一般采用推挽结构，具有对称的拉电流和灌电流能力，能够直接向负载提供较大的电流驱动能力，满足模拟信号传输对驱动能力的要求。
此外，电压比较器为了实现快速响应，在电路设计中通常省略了中间级和内部频率补偿电路。而运算放大器为了满足线性区工作的稳定性要求，会加入专门的补偿电路，以优化其频率响应特性和相位裕度，确保在各种复杂的反馈网络中稳定工作。这也导致比较器在响应速度上相比运算放大器具有明显优势，能够在短时间内对输入电压的变化做出反应。
