一、计算机硬件概述
计算机硬件，简称为硬件，是计算机系统中所有物理装置的统称，由电子、机械和光电元件等构成。这些元件依据系统结构要求相互连接，形成有机整体，为计算机软件的运行提供必要的物质基础。硬件的主要功能涵盖输入并存储程序与数据，以及执行程序将数据加工成可用形式。从外观而言，微机通常由主机箱与外部设备组成，主机箱内置 CPU、内存、主板、硬盘驱动器、光盘驱动器、各类扩展卡、连接线、电源等核心部件，外部设备则包括鼠标、键盘等输入设备。
二、硬件基本部件详解
计算机硬件主要由运算器、控制器、存储器、输入设备和输出设备等五个逻辑部件构成。
（一）运算器
运算器包含算术逻辑单元（ALU）、累加器、状态寄存器、通用寄存器组等组件。其中，算术逻辑运算单元（ALU）承担加、减、乘、除四则运算，与、或、非、异或等逻辑操作，以及移位、求补等操作，是运算器的核心功能执行部件。
（二）控制器
控制器作为整个计算机系统的控制中枢，负责指挥计算机各部分协同工作，确保计算机按照预设目标和步骤有序执行操作及处理任务。它精准调控各部件的工作节奏，实现计算机系统的高效运行。
（三）中央处理器（CPU）
中央处理器由运算器和控制器共同组成，是计算机系统的核心部件。CPU 的运算电路负责执行具体的计算任务，而控制电路则负责协调各部件的操作，二者协同工作，使 CPU 能够高效地处理各种信息。
（四）存储器
存储器是计算机系统中的记忆设备，用于存放程序和数据。计算机运行时，输入的原始数据、计算机程序、中间运行结果以及最终运行结果均保存在存储器中。根据控制器的指令，存储器能够快速存入和取出信息，赋予计算机记忆功能，保障其正常工作。
（五）输入设备
输入设备用于向计算机输入数据和信息，是计算机与用户或其他设备进行通信的桥梁。常见的输入设备有鼠标、键盘等，它们使用户能够便捷地向计算机输入指令和数据，实现人机交互。
（六）输出设备
输出设备是计算机的终端设备，用于接收计算机数据并将其以多种形式输出展示。例如，显示器可以将计算结果以数字、字符、图像等形式呈现，打印机能够输出纸质文档，扬声器可以播放声音等。输出设备方便用户获取计算机处理后的信息，是计算机系统不可或缺的组成部分。
三、硬件原理图常见英文缩写解析
硬件原理图中包含众多英文缩写，了解这些缩写的含义有助于更好地理解和设计硬件电路。
（一）常用控制接口缩写
EN（Enable） ：使能信号，用于控制芯片的工作状态。需要芯片工作时打开 EN 脚，反之则关闭。不同芯片的使能方式有别，有的为高使能，有的为低使能，具体需参考芯片规格书。
CS（Chip Select） ：片选信号，用于选择特定的芯片进行数据传输。例如，在 SPI 总线或 DDR 总线上连接多个设备时，通过 CS 信号确定数据发送的目标芯片。
RST（Reset） ：重启信号，有时简称为 R 或全称 RESET，也可能是 RST_N（表示拉低生效）。用于使芯片重新初始化，恢复到初始状态。
INT（Interrupt） ：中断信号，用于通知处理器有重要事件发生，打断当前操作流程，使处理器及时响应并处理该事件。
PD（Power Down） ：断电信号，通过操作 PD 脚可实现芯片的断电功能，部分芯片自带 PD 脚，与直接切断外部供电效果相似。例如摄像头上常用此功能，因其有多组供电，操作 PD 脚比直接控制多个电源更简便。注意此 PD 与 USB Type - C 接口中的 Power Delivery（也叫 PD）不同，需区分清楚。

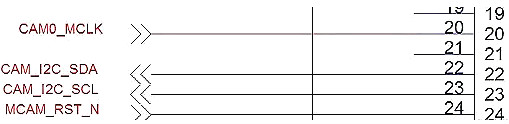

CLK（Clock） ：时钟信号，为数字电路提供同步基准。时钟线易受干扰也易干扰其他信号，在 Layout 时需重点保护。数字传输总线的时钟常标为 xxx_xCLK，如 SPI_CLK、SDIO_CLK 等；系统时钟则常用标注频率的方式，如 SYS_26M、32K 等，即使未标 CLK 字样，也能通过频率数字识别为时钟信号。
CTRL（Control） ：控制信号，因 “CONTROL” 较长，常简写为 CTRL，有时也用 CMD（Command）表示，用于实现对芯片的各种控制功能。
SW（Switch） ：开关信号，可代表信号线开关或按键开关等，用于控制电路的通断或切换不同的工作状态。
PWM（Pulse Width Modulation） ：脉冲宽度调制信号，常用于电机驱动、电源管理等领域，通过改变脉冲宽度来调节输出功率或电压等参数。
REF（Reference） ：参考信号，如 I_REF 表示参考电流，V_REF 表示参考电压，为电路提供稳定的参考基准，确保信号的准确性和稳定性。
FB（Feedback） ：反馈信号，在升压、降压电路中常见，芯片依据外部采集的电压高低动态调整输出，以维持输出电压的稳定。例如，当外部电压偏低时增大输出，偏高时减小输出。
A/D（Analog/Digital） ：模拟 / 数字信号，如 DBB 表示数字基带，AGND 表示模拟地，用于区分不同性质的信号，便于电路的设计和处理。
D/DATA（Data） ：数据信号，在不同接口中有不同叫法，如 I2C 中的 SDA（Serial DATA），SPI 中的 SPI_DI、SPI_DO（Data In，Data Out），DDR 数据线中的 D0，D1，D32 等，用于传输数据信息。
A/Address（Address） ：地址信号，主要用在 DDR 等地址和数据分开传输的接口上，用于指定数据存储或读取的地址位置。而在地址和数据复用的接口（如 I2C、SPI、MIPI、RJ45 等）中则无需单独的地址线。
（二）常用方向标识缩写
TX/RX（Transmit，Receive） ：发送 / 接收信号，常见于串口（UART）通信。一根线负责发送（TX），另一根线负责接收（RX）。需注意，一台设备的 TX 应连接另一台设备的 RX，否则无法正常通信。在复杂的原理图中，可通过标注 UART1_MRST（Master RX Slave TX，主控芯片接收从设备发送）、UART1_MTSR（Master TX Slave RX，主控芯片发送从设备接收）等方式明确信号方向，避免 TX/RX 接错。
P/N（Positive、Negative） ：正 / 负信号，用于差分信号线。现代高速数据总线（如 USB、LAN、MIPI 的 LCD 和 Camera、SATA 等）多采用串行传输数据并以差分信号形式发送。即用两根线传一个数据，一根传正信号（P），一根传负信号（N），接收端通过相减去除干扰信号，同时加倍数据信号，提高信号传输的可靠性和抗干扰能力。对于 RESET_N 等信号，P/N 标识可用于重点标注信号的有效电平，如 RESET_N 表示拉低生效。

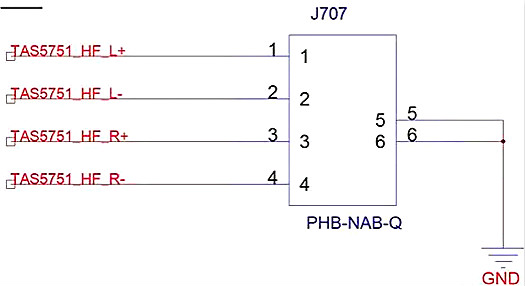

L/R（Left、Right） ：左 / 右信号，常见于音频线，用于区分左右声道。例如喇叭信号有时通过差分传输，标识为 SPK_L_N、SPK_L_P 等，其中 L 表示左声道，R 表示右声道，P 和 N 分别代表正负信号，通过这种方式实现音频信号的准确传输和高质量播放。
（三）常用设备缩写
BB（Baseband） ：基带处理器，早期手机芯片主要承担通信功能，被称为基带芯片。尽管如今手机性能大幅提升，集成了更多功能，但仍有部分工程师习惯将主芯片称为 BB，而不是 CPU。

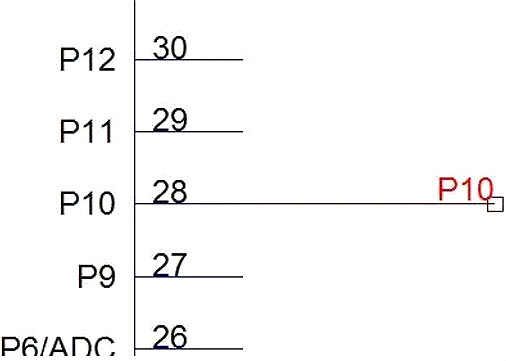

P（GPIO） ：通用输入输出口（General Purpose Input Output），许多小芯片（如单片机）接口通用化程度较高，大部分引脚功能可灵活配置，因此在管脚标识上用 P1，P2，P1_3 等方式标明，其中 P 后面的数字表示第几组的第几个 GPIO，不同组的 GPIO 可能具有不同的电压域。
BAT（Battery） ：电池，所有电池电压常统称为 VBAT，用于为设备提供电能。
CHG（Charge） ：充电相关信号或功能模块，用于控制和管理电池的充电过程。
CAM（Camera） ：摄像头，用于图像采集和视频拍摄等功能。
LCD ：液晶显示器，用于显示图像、文字等信息。
TP（Touch Panel） ：触摸屏，需注意与测试点（Test Point，也用 TP 表示）区分，触摸屏用于检测用户触摸操作并实现人机交互。
DC（Direct Current） ：直流电，在设备上通常用于表示外部直流输入接口，如 VCC_DC_IN 表示外部 DC 接口供电。
四、软件与硬件的区别
（一）产品形态与研制过程
硬件是可见可触摸的物理部件或设备，研制过程涉及将原材料转化为有形的物理产品，通过物理设计、制造、组装等环节完成。而软件是一种逻辑产品，以程序和文档的形式存在，通过在计算机上运行发挥作用。软件研制过程侧重于抽象出问题的求解模型，编写程序代码，并经过调试、运行等阶段得到问题的解决方案，整个过程以脑力劳动为主，具有无形化、能见度低的特点，给软件开发和生产过程的管理带来挑战。
（二）质量体现方式
硬件产品设计定型后可批量生产，质量通过质量检测体系保障，但一旦生产、加工过程出现失误，可能导致硬件产品因质量问题而报废。软件产品则不同，其生产过程主要为定制化设计和实现，针对特定问题进行开发。软件一旦实现，生产过程即简化为复制，复制生产的软件质量相同。即使软件存在质量问题，也可通过修改、测试进行修复，重新投入运行，软件的质量保证机制更具灵活性。
（三）成本构成
硬件产品的成本构成中，有形物质占较大比重，设计、生产环节在硬件产品生命周期成本中占绝大部分，售后服务成本相对较低。而软件生产主要依赖人力资源，其成本构成中人力资源占较大比重，开发和研制阶段是软件产品的成本主要发生环节。软件研制成功后，通过复制即可实现批量生产，成本大幅降低。
（四）失败曲线
硬件产品存在老化和折旧问题，随着使用时间增加，部件磨损可能导致硬件性能下降，最终被淘汰。而软件不存在折旧和磨损问题，理论上可永久使用。但软件故障排除相对复杂，主要因设计或编码错误引起，需重新设计和编码才能解决问题。软件在开发初期失败率较高，多因需求分析不准确或设计错误所致。随着开发过程中错误的纠正，失败率逐渐下降并趋于稳定，但在软件进行重大改动时，失败率可能再次上升。
（五）生产方式
硬件产品一旦设计定型，其生产技术、加工工艺和流程管理相对固定，便于实现标准化、系列化成批生产。不同厂家生产的硬件产品，只要符合标准框架和接口，用户可方便地进行集成、组装和替换。而大多数软件仍然是定制产生的，难以像硬件产品一样实现高度标准化和批量生产。
综上所述，计算机硬件作为计算机系统的物质基础，其基本部件各司其职，协同工作，为软件的运行提供支撑。硬件原理图中的各种英文缩写是电路设计和理解的重要工具，掌握其含义有助于提高硬件设计和调试的效率。与软件相比，硬件在产品形态、研制过程、质量体现方式、成本构成、失败曲线和生产方式等方面存在显著差异，二者相互配合，共同构成完整的计算机系统，实现各种复杂的信息处理功能，推动着信息技术的不断发展和创新。
