一、中间继电器工作原理
中间继电器是一种小型电磁继电器，其核心原理是利用线圈的通电与断电来操控触点的动作。当线圈通电时，内部磁铁会产生磁场，吸附铁芯，进而带动触点移动；而当线圈断电时，磁场消失，触点则在弹簧的弹力作用下恢复到初始位置。

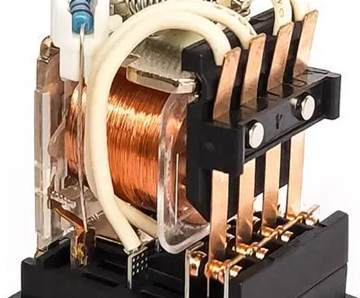

中间继电器的线圈通常安装在 U 形导磁体上，导磁体上方装配有衔铁，两侧则设有两排触点单片。在非动作状态下，衔铁被向上托起，与导磁体之间存在一定的气隙。当气隙间的电磁力矩超越反作用力矩时，衔铁会被吸向导磁体，同时衔铁会压动触点弹片，使得常闭触点断开，常开触点闭合，从而实现信号的传递功能。
二、中间继电器的电路组成与优势
继电器是一种能够借助小电流控制大电流的设备，主要由控制回路和负载回路组成，在自动控制电路中相当于一个自动开关装置。中间继电器在继电保护以及自动控制系统中是一种多功能的自动远动电器，其突出优势在于具备良好的电隔离特性，使得控制方与被控方在电气上没有直接连接，从而达到安全控制的目的。
三、中间继电器接线图与接线方式
（一）控制交流负载的接线方式
中间继电器可以方便地控制交流负载的通断。接线时，需将中间继电器的线圈接入控制电路中，同时将负载连接到交流电源上，并把中间继电器的常开触点接入负载的控制电路里。
当控制电路中有电流流经线圈时，铁芯产生磁场，驱动触点闭合，进而接通负载电源。反之，当控制电路中的电流中断时，磁场消失，触点在弹簧作用下断开，切断负载电源。

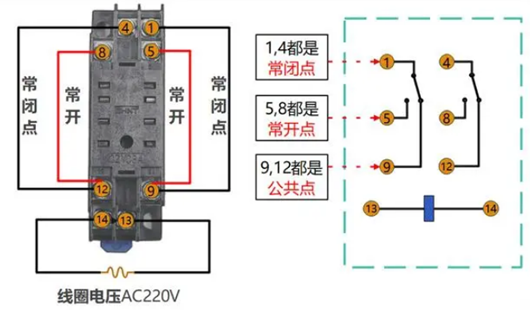

线圈电压常见为交流 110V、220V、380V，线圈端子一般标记为 13 和 14。以某常见接线图为例，该继电器具有 2 组常开常闭触点，其中 1 组的公共点为 9，常开点为 5，常闭点为 1；另一组的公共点为 12，常开点为 8，常闭点为 4。当线圈 14 和 13 得电时，常开点导通，常闭点断开。
（二）控制直流负载的接线方式
中间继电器同样适用于控制直流负载的通断。接线步骤同样是将线圈接入控制电路，负载接直流电源，常开触点接入负载控制电路。
当控制电路电流流经线圈时，铁芯磁场带动触点闭合，接通负载电源；电流断开时，磁力消失，弹簧使触点断开，切断负载电源。
线圈电压通常为直流 12V、24V、48V，线圈端子为 13 和 14，其中 14 接正极，13 接负极。以某接线图为例，它也有 2 组常开常闭触点，1 组公共点是 9，常开点 5，常闭点 1；另一组公共点 12，常开点 8，常闭点 4。线圈 14 和 13 得电后，常开点导通，常闭点断开。
需要注意的是，在控制大功率负载时，建议使用直流中间继电器。具体做法是将 I/O 控制器的继电器输出用于控制直流中间继电器的线圈电源，进而通过中间继电器触点的通断来实现对大功率设备的控制。
四、中间继电器的应用
通常，电路可分为主电路和控制电路两部分，继电器主要用于控制电路，而接触器主要用于主电路。借助继电器，可以实现用一路控制信号对另一路或多路信号的控制，完成如启动、停止、联动等控制功能，其主要控制对象是接触器。接触器因触头较大、承载能力强，用于实现弱电到强电的控制，其控制对象是各类电器。
