一、MOSFET 寄生电容概述

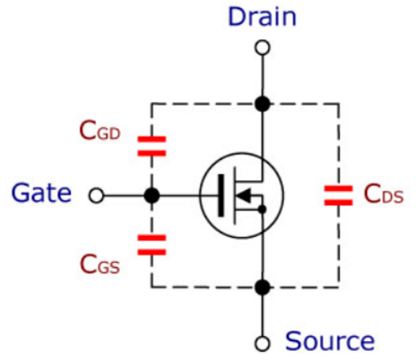

在 MOSFET（金属 - 氧化物半导体场效应晶体管）的结构中，栅极通过一层薄的氧化硅实现绝缘。这使得功率 MOSFET 在不同电极之间存在电容，具体包括输入电容（Ciss）、反馈电容（Crss）和输出电容（Coss）。这些电容并非设计初衷，而是功率 MOS 管结构所导致的寄生电容。它们会在很大程度上影响 MOSFET 的开关性能，从而对电路的运行特性产生关键影响。
二、MOSFET 电容的构成与计算
（一）输入电容 Ciss
输入电容 Ciss 是栅极 - 源极电容（Cgs）和栅极 - 漏极电容（Cgd）之和。其计算公式为：Ciss = Cgs + Cgd；
Ciss 对 MOSFET 的延迟时间起着决定性作用。当 Ciss 较大时，意味着在功率 MOS 管导通或关断的过程中，需要对更多的电荷进行充放电操作。这将导致延迟时间延长，同时由于在充放电过程中会消耗能量，所以功率损耗也会随之增大。因此，对于追求高效开关性能的电路而言，Ciss 较小的功率 MOS 管更具优势，能够在一定程度上提升电路的运行效率。
（二）输出电容 Coss
输出电容 Coss 由漏极 - 源极电容（Cds）和栅极 - 漏极电容（Cgd）组成。其计算公式为：Coss = Cds + Cgd；
Coss 对 MOSFET 的关断特性有显著影响。当 Coss 较大时，在功率 MOS 管关断瞬间，漏源电压 VDS 的电压变化率 dv/dt 会降低。这一方面有助于减小噪声的影响，因为较低的 dv/dt 可以降低电磁干扰的产生。然而，另一方面，这也会增加导通关闭下降时间 t_f，从而可能对电路的整体开关速度产生一定的限制。
（三）反向传输电容 Crss
反向传输电容 Crss 即为栅极 - 漏极电容 Cgd，也常被称为镜像电容。其计算公式为：Crss = Cgd
Crss 对 MOSFET 的高频特性具有重要影响。随着 Crss 的增大，MOSFET 在导通和关断过程中会出现以下特点：在导通时，漏源电压 VDS 的下降时间变长，相应地，导通上升时间 t_r 也会变长；在关断时，漏源电压 VDS 的上升时间延长，关断下降时间 t_f 增加。此外，Crss 较大时，功率损耗会明显增大。因此，在高频应用中，控制 Crss 的大小对于优化电路性能和效率至关重要。
三、MOSFET 电容的特性
MOSFET 的寄生电容（包括 Ciss、Crss、Coss）具有相对稳定的特性，它们几乎不受温度变化的影响。这意味着在不同的温度环境条件下，这些电容参数能够保持较为稳定的数值。这使得驱动电压和开关频率成为影响 MOS 管开关特性的主要因素，而温度的影响相对较小。因此，在设计和应用 MOSFET 电路时，工程师可以根据这一特性，重点关注驱动电压和开关频率的合理控制，以实现理想的开关性能。
四、MOSFET 电容在实际应用中的重要性
在现代电子电路中，MOSFET 应用广泛，如开关电源、电机驱动、高频放大等众多领域。准确理解和掌握 Ciss、Crss、Coss 这三个寄生电容的特性和影响机制，对于优化电路设计、提高电路的性能和效率具有极为重要的意义。
在开关电源的设计中，通过选择具有合适寄生电容参数的 MOSFET，可以有效降低开关过程中的损耗，提高电源的转换效率和响应速度。在电机驱动电路中，合理控制 MOSFET 的寄生电容，有助于改善电机的启动和运行性能，减少电机运行过程中的振动和噪声。在高频放大电路中，针对 Crss 对高频特性的影响，进行精确的电路补偿和优化设计，可以提升放大器的增益和带宽，确保信号的高质量传输和放大。
