一、定义与工作原理

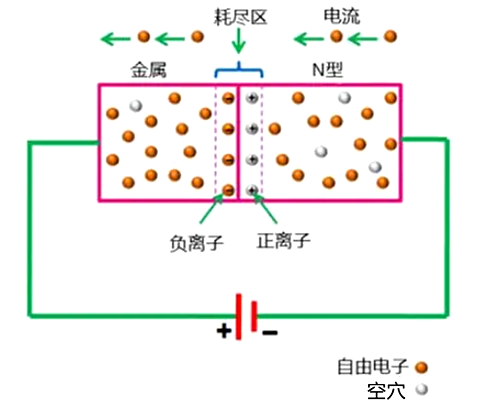

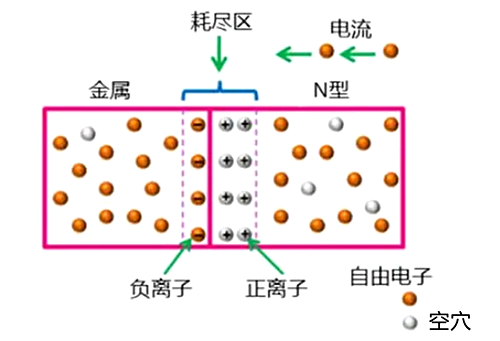

肖特基二极管（Schottky Barrier Diode，简称 SBD），亦称肖特基势垒二极管，是一种低功耗、超高速的半导体器件。与传统的基于 PN 结（由 P 型半导体与 N 型半导体接触形成）的二极管不同，SBD 的制作原理基于金属与半导体接触形成的金属 - 半导体结，即 MS 结。当金属与 N 型半导体相结合时，会形成一个特殊的结，这个结被称为肖特基势垒。该肖特基势垒在不同偏置状态下（无偏置、正向偏置、反向偏置）展现出不同的行为特性。
二、性能特点
低正向压降 ：由于肖特基二极管的肖特基势垒高度低于传统 PN 结势垒高度，使得其正向导通门限电压和正向压降相较于 PN 结二极管都有所降低，这有助于减少器件在导通状态下的功耗。
快速开关特性 ：肖特基二极管属于多数载流子导电器件，在其工作过程中不存在少数载流子寿命和反向恢复等问题。其反向恢复时间主要由肖特基势垒电容的充、放电时间决定，与 PN 结二极管的反向恢复时间有着本质区别。正因如此，肖特基二极管的反向恢复电荷极少，从而具备极快的开关速度以及极小的开关损耗，这一特性使其在高频应用场景中表现出色，能够满足高频电路对器件快速响应的需求。
高频性能优势 ：凭借上述低正向压降和快速开关特性，肖特基二极管在高频领域具有显著优势，广泛适用于开关电源、变频器、驱动器等各类电路。在这些电路中，肖特基二极管可作为高频、低压、大电流整流二极管、续流二极管以及保护二极管使用。同时，在微波通信等对频率要求较高的电路里，肖特基二极管也有应用，可充当整流二极管、小信号检波二极管等角色。
三、主要作用
稳压功能 ：存在一种肖特基二极管，其工作于反向击穿状态且属于面结型硅肖特基二极管，在稳压电路中搭配限流电阻使用。限流电阻的作用是限制肖特基二极管击穿后的电流值，使得二极管能够在击穿状态下持续稳定地工作，从而实现稳压功能。
变容应用 ：变容肖特基二极管通过对其施加反向电压，能够改变其 PN 结的静电容量，进而实现变容的功能。这一特性使其在电视机高频头的频道转换和调谐电路中得到了广泛应用，通过改变容量来实现对不同频道信号的调谐与转换。
检波作用 ：检波肖特基二极管主要用于将高频信号中的低频信号检出，在收音机等设备中发挥着关键作用，通过检波过程从复杂的高频信号中提取出有用的信息信号。
四、应用领域拓展
肖特基二极管的特殊结构和性能特点使其在多个领域都有广泛的应用。在低压、大电流输出的场合，它可作为高效的高频整流器件；在高频环境下，适用于检波和混频等关键环节；在高速逻辑电路中，肖特基二极管可用于箝位，以确保电路的稳定运行。此外，在集成电路（IC）领域，肖特基二极管也频繁出现，尤其在高速计算机系统中，凭借其快速响应和低损耗等优势被大量采用，为计算机的高速运算和数据处理提供有力支持。
