推挽输出电路解析
推挽输出电路是一种常见的电子电路设计，它通过一对参数匹配的功率三极管或 MOSFET 管来实现高效的电平输出。在高电平控制信号作用下，上侧管子导通，电流路径为从电源经上侧管子流向负载；而当控制信号切换至低电平时，下侧管子导通，电流则从负载经下侧管子流向地端。这种一推一拉的工作模式赋予了推挽输出电路能够独立产生高低电平的特性，使其在大功率输出场景中具有显著优势，可满足多种设备的驱动需求。
推挽输出电路架构

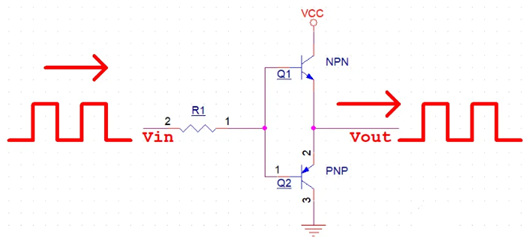

推挽输出电路架构主要由两个 MOS 管或者三极管构成，这两个管子始终保持互补的工作状态，即一个处于导通状态，另一个则处于截止状态。
具体来说：
具体来说：

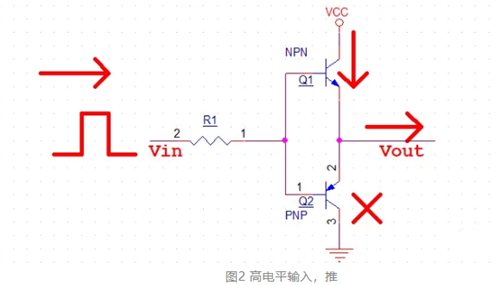

当输入信号为高电平时，触发 “推” 的动作，此时上管 Q1 导通，下管 Q2 处于截止状态，电流从电源 VCC 出发，经由导通的上管 Q1 流向输出端 Vout，为负载提供高电平信号。

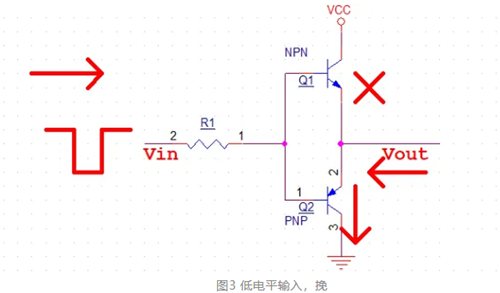

当输入信号切换为低电平时，进入 “挽” 的阶段，上管 Q1 截止，下管 Q2 导通，电流从输出端 Vout 流出，经由下管 Q2 返回地 GND，从而在输出端形成低电平信号。
推挽电路优势与应用场景
推挽电路最突出的优势在于其能够显著增强输入信号的驱动能力，这得益于其独特的电路设计和工作原理。具体应用场景丰富多样：
LED 照明驱动 ：在 LED 照明系统中，推挽输出模式可直接控制 LED 灯的亮灭。凭借其出色的电流输出能力，能够稳定地为 LED 提供所需的驱动电流，确保 LED 灯正常发光，且亮度稳定可控，广泛应用于各类指示灯、照明灯具等领域。
继电器控制 ：对于电磁继电器，需要一定的电压和电流来驱动其线圈，使其切换触点状态，从而实现对较大功率设备的控制。推挽输出电路能够输出足够的电压和电流，满足继电器线圈的驱动需求，可靠地控制继电器的吸合与释放，在自动化控制系统和电气设备中发挥着关键作用。
小型直流电机驱动 ：在一些小型直流电机的应用场景中，如玩具电机、小型风扇电机等，推挽模式可以有效地控制电机的启动和停止。通过调节输入信号，利用推挽电路输出的高低电平变化，使得电机能够在不同工作状态之间切换，实现对电机运转的精准控制，具有控制简单、成本低等优点。
数字芯片引脚控制 ：许多数字芯片的控制引脚，如 ADC（模数转换器）、DAC（数模转换器）、触发器、锁存器以及三极管控制引脚等，需要稳定的高低电平信号来进行逻辑控制。推挽输出模式能够提供确定的高低电平，直接对这些数字芯片的引脚进行控制，确保数字芯片按照预定的逻辑正常工作，保障整个数字电路系统的稳定运行。
通用数字输出接口 ：在各类电子设备和自动化控制系统中，推挽模式适用于通用的数字输出场景。它无需外部复杂电路辅助，即可稳定地输出高低电平信号，可直接与各种数字输入设备或接口相连，如 PLC（可编程逻辑控制器）、单片机等，实现数字信号的传输和控制，具有广泛的适用性和通用性。
