一、双电源互补对称功率放大器（OCL 电路）
（一）电路结构概述

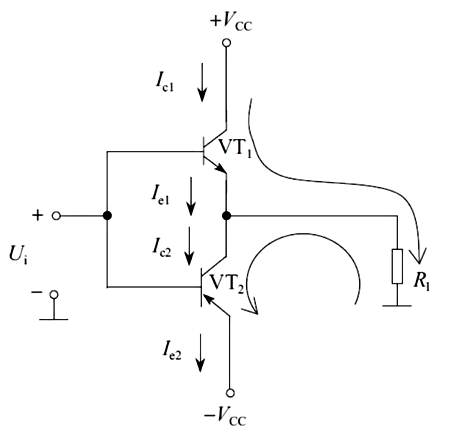

双电源互补对称功率放大器（OCL 电路）主要由 NPN 型晶体管 VT1、PNP 型晶体管 VT2 以及负载构成，其工作依赖于两组幅值相等且极性相反的正负电源。该电路中，输入信号 Ui 从 VT1 与 VT2 的基极输入，而负载一般用电阻 Rl 表示。其中，VT1 称为上功率输出管，VT2 称为下功率输出管。
（二）工作原理详解
当输入信号电压处于正半周时，VT1 会正向导通，与此同时 VT2 截止。此时，正电源 +VCC 通过 VT1 的集电极 - 发射极结（c-e 结），经负载 Rl 形成回路，于是在负载 Rl 上能够获取到放大后的正半周信号。反之，当输入信号电压处于负半周时，VT1 截止，VT2 则正向导通。此时，负电源 - VCC 经负载 Rl 与 VT2 的发射极 - 集电极结（e-c 结）流向负电源，进而在负载 Rl 上得到放大的负半周信号。正负半周信号在负载 Rl 上相互叠加合成完整的全波信号。该电路被命名为互补对称电路，正是因为 VT1 和 VT2 交替工作，二者相互补充，共同实现了对输入信号的完整放大。
二、双电源供电 BTL 音频功放电路

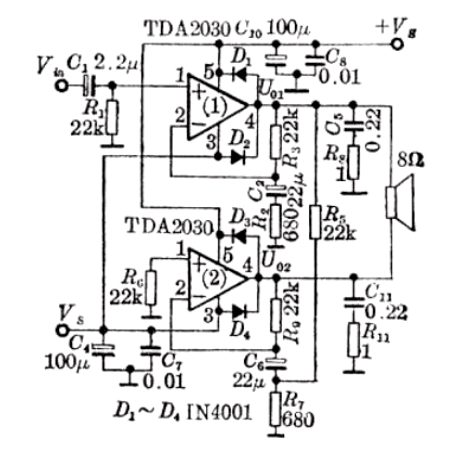

双电源供电 BTL 音频功率放大器的典型构成是采用两块 TDA2030 芯片搭建而成的 BTL 功放电路。其中，TDA2030（1）被配置为同相放大器。输入信号 Vin 经交流耦合电容 CI 输入至同相输入端（①脚）。该电路的交流闭环增益计算公式为 Kvc① = 1 + R3/R2，通常情况下，当 R3 和 R2 取适当值时，交流闭环增益约为 30dB 左右。同时，R3 还在电路中起到构成直流全闭环组态的作用，这一设计有助于确保电路的直流工作点稳定，从而保障整个音频功放电路的稳定运行与信号的精准放大。
