过流保护（OCP）解析
一、过流保护概述
过流保护（OCP，Over Current Protection）是一种至关重要的电路保护机制。其工作原理是：在电路电流超过设备所能承受的最大电流限额时，借助精心设计的电路布局与保护措施，迅速切断或严格限制电流的继续供给。这一动作旨在防止因电流过大而可能引发的设备损坏、性能故障，乃至更严重的安全事故，如火灾等。
二、过流保护的作用
（一）防止设备损坏
一旦电路中的电流逾越了设备的额定电流范畴，OCP 装置即刻启动响应机制，或是直接切断电源，或是发出警报信号，以此来捍卫设备，使其免遭损坏。这在各类精密电子设备、大型工业机械以及日常家用电器中均发挥着不可替代的作用。例如，在一台高精度的医疗检测仪器中，其内部包含众多对电流敏感的微小电子元件，OCP 能够在电流异常升高时迅速介入，保障这些关键元件不受损，维持仪器的精准度与可靠性，延长设备的使用寿命。
（二）提高安全性
在复杂的电源系统架构里，OCP 扮演着守护安全底线的关键角色。它能切实防范因电流过载而诱发的火灾灾祸以及各类安全事故。以大型商业建筑的供电系统为例，该系统涵盖众多用电设备，倘若缺乏有效的 OCP 机制，一旦某个支路发生短路或过载，电流瞬间飙升，极易引发电线过热，进而引发火灾，危及人员生命与财产安全。而配备完善的 OCP 系统，则可在电流异常时即刻限制或切断电源，将安全隐患消灭于萌芽状态。
（三）保护供电轨
聚焦于电脑电源系统，OCP 主要承担起保护 12V 供电轨的重任。当负载条件达到或超越预设的安全阈值时，OCP 迅速介入调控。这就好比在一个精密的电子生态系统中，OCP 是维护生态平衡的守护者。例如，当多个硬件设备同时高强度运行，导致 12V 供电轨负载剧增，OCP 能够精准监测并及时响应，防止供电轨因过载而出现电压波动、元件损坏等问题，确保电脑系统的稳定运行，避免数据丢失或硬件故障等风险。
（四）应对过载和短路
电源模块通常都内置了过流与短路保护电路，使其具备应对输出端突发过载或短路状况的能力。在过载工况下，输出电压会平稳下降至 0V，以此提示用户并保护电源免受进一步损害；而遇到短路情况时，电源则迅速进入保护休眠状态。更为贴心的是，当故障被及时排除后，电源能够自动重启恢复供电，这一过程既保障了设备的安全，又提升了用户体验，减少了因人为干预不及时而造成的设备停机时间。
三、过流保护与电流限制的协同工作
（一）电流限制的重要性
电流限制功能是高性能电源系统中的核心要素之一，与 OCP 相辅相成。其本质是预先设定电源输出电流的上限值，将被测设备所能承受的最大输入电流牢牢控制在安全阈值以内。这一举措对于那些对过高电流异常敏感的精密被测设备而言，宛如一层坚固的防护盾。例如，在一些半导体器件测试场景中，待测芯片对电流的耐受度极低，一旦电流超标，芯片内部的微小电路结构可能瞬间烧毁。电流限制功能则可以精准地将电流控制在芯片的安全工作区间，确保测试过程的顺利完成。
（二）限流工作模式的多样性

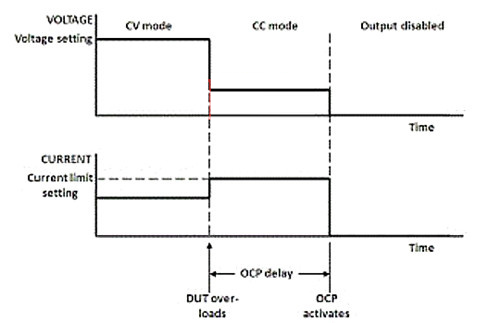

限流工作模式并非千篇一律，而是根据被测设备的安全防护等级以及特殊应用场景，衍生出了多种不同的实现方案。通常而言，当出现过流情况，电源系统会即刻启动恒流限制模式，将电流稳稳钳制在预设的恒流值。然而，并非所有被测设备都适用这一通用模式。例如，某些被测设备在启动瞬间，会出现远超正常工作电流的启动电流。这种启动电流虽然数值较大，但持续时间极短，且不会对设备造成损害。若此时电源系统立即启动电流限制，反而会阻碍设备的正常启动流程。针对这种情况，高性能电源展现了其高度的灵活性与智能性，通过编程手段能够设定限流启动的延迟时间。这样，在设备启动阶段，电源暂时允许较大的启动电流通过，待设备顺利启动并进入正常工作模式后，再根据预设的限流参数对电流进行严格管控。
四、OCP 与 OVP 的比较
（一）相同点
OCP 与过电压保护（OVP）在电源保护体系中犹如并肩作战的战友，二者在某些方面具有相似之处。一旦 OCP 或 OVP 启动并关闭电源输出后，都需要操作人员执行输出保护清除（Output Protect Clear）操作，以此完成电源的复位流程，使电源能够重新启用并恢复正常供电。这就好比在安全防护机制触发后，必须进行一次手动 “重启”，以确保电源在后续运行中的安全性和稳定性。
（二）不同点
然而，OCP 与 OVP 也存在着显著的差异：
启用与关闭机制 ：OCP 可根据实际需求灵活地启动或关闭，其默认设置通常为关闭状态。这意味着在一些对电流限制要求不高的应用场景中，可以选择性地关闭 OCP 功能。相反，OVP 通常处于始终启用的状态，无法随意关闭，这是因为电压过载可能对设备造成的损害更为迅速且不可逆，所以需要时刻保持警惕，确保电压处于安全范围内。
应用场景侧重点 ：OCP 主要聚焦于防范电流过载对设备、供电轨以及线路的危害，像在大功率电机驱动电路、高密度服务器电源分配系统中，OCP 是守护设备安全运行的关键防线。而 OVP 则更侧重于应对电压异常升高可能引发的击穿绝缘层、损坏敏感芯片等风险，在精密电子仪器、通信基站电源等对电压稳定性要求极高的场景中发挥着核心的保护作用。
五、典型的 OCP 事件与简易过流保护电路
（一）典型的 OCP 事件
在实际的电力系统运行、工业生产以及各类电子设备的使用过程中，OCP 事件的发生场景多样且复杂。例如，在工业生产车间的大型电机驱动电路中，若电机因机械故障、过载运行等原因导致电流急剧上升，超过预设的 OCP 阈值，OCP 装置会瞬间动作，切断电机电源，防止电机绕组因过热而烧毁，同时避免因电机故障引发的生产停滞与安全隐患。再比如，在家庭电路中，当多个高功率电器同时开启，导致电路电流超过电线的安全承载能力时，OCP 装置及时启动，保护电线不受损坏，避免因电线过热引发火灾，保障家庭用电安全。
（二）简易过流保护电路

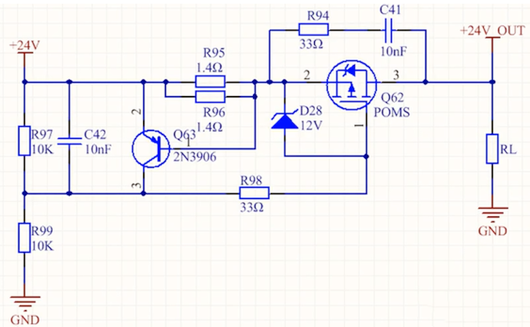

一种简易的过流保护电路可借助并联电阻 R96 和 R95 来设定允许通过的最大电流。在这种电路布局下，并联电阻能够增大承载功率，确保电路在较大电流通过时具备足够的耐受能力。该电路中允许的最大电流为 1A，其计算依据为：当三极管导通时，其产生的钳位电压为 0.7V，将此电压值除以 0.72，即得到最大电流值为 1A。这种简易电路虽然结构简单，但在一些小型电子设备、低功率电源系统中能够提供基础的过流保护功能，有效预防因电流瞬时过载而可能引发的元件损坏等问题。然而，对于更复杂、更精密的电子系统而言，往往需要采用更先进的过流保护技术和电路架构，以实现更高的保护精度与可靠性。
