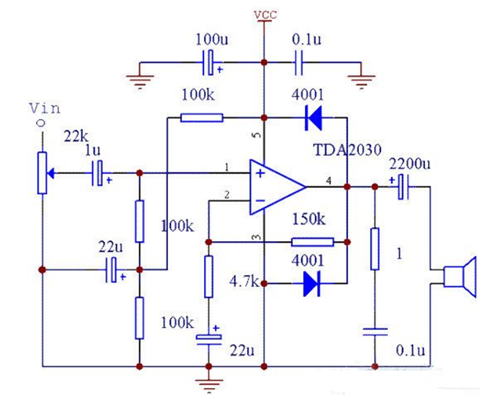

一、单电源OTL电路
（一）电路形式
单电源OTL功放电路采用单电源供电，并在电路中设置输出耦合电容。其中，电阻R5（150kΩ）与R4（4.7kΩ）共同决定了放大器的闭环增益。具体而言，R4的阻值越小，闭环增益则越大。然而，增益的提升是一把双刃剑，过大的增益容易引发信号失真问题，因此在设计过程中需要根据实际需求对增益进行合理调节，以在信号放大效果与保真度之间取得平衡。
（二）关键元件及作用
电路中接入电源与输出端之间的两个二极管，其主要功能是防止扬声器作为感性负载产生反冲现象，进而影响音质输出。此外，C3（0.22uF）电容与R6（1Ω）电阻的组合则针对感性负载（如喇叭）进行相位补偿，有效消除自激现象，确保电路稳定运行。该OTL电路通常采用36V单电源供电，能够输出约20W的功率，可满足一般音频播放设备的功率需求。

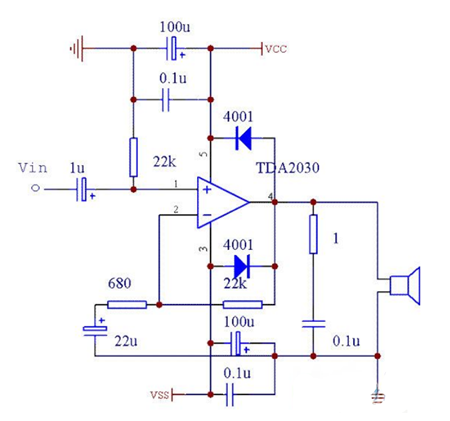

二、双电源OCL电路
（一）电路特点
双电源OCL功放电路的核心特征在于采用双电源供电模式，并且省略了输出耦合电容。这一设计使得电路在低频响应方面得到显著改善，有效提升了低频信号的还原能力，因此OCL电路被广泛应用于高保真音频设备中，能够为听众带来更加纯净、自然的音质体验。
（二）电源配置
在电源配置方面，双电源通常采用初级线圈中间点接地，上下电压对称相等的变压器。经过整流滤波等一系列处理后，形成±18V的对称双电源。在这样的电源支持下，OCL电路能够稳定输出20W的功率，为音频设备提供充足的能量保障，同时对称的电源设计有助于进一步降低电路噪音，提升音质的纯净度。

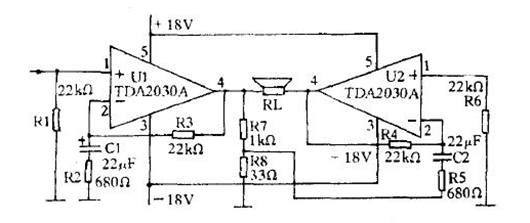

三、BTL形式功放电路
BTL功放电路以其独特的设计结构备受关注，其主要特点包括以下两个方面：
（一）电路组成
由两个完全相同的功放单元构成，这种对称的结构设计是BTL电路实现其高性能表现的基础。两个功放单元协同工作，相互补充，共同作用于输入信号，从而提升整个电路的输出功率和音质表现。
（二）信号输入要求
输入信号需要互为反相，这是BTL电路正常工作的关键条件之一。在实际电路设计中，通常利用放大器的同相输入端与反相输入端来实现这一要求。同时，为了确保电路的最佳性能，还需保证两个输入信号的幅度相同。通过这种方式，BTL电路能够充分发挥其优势，实现高效的信号放大和传输，为高功率、高品质的音频输出提供有力支持，满足专业音频设备对于功率和音质的严苛要求。
