一、驱动电阻的关键作用
（一）提供阻尼
在MOSFET开通瞬间，驱动电阻通过提供足够的阻尼来阻尼驱动电流的震荡，确保MOSFET能够平稳地开通。当MOSFET开通时，如果没有适当的阻尼，驱动电流可能会产生振荡，这种振荡不仅会影响MOSFET的正常工作，还可能导致电磁干扰（EMI），影响整个电路的稳定性。驱动电阻能够有效地抑制这些振荡，使MOSFET的开通过程更加平稳。
（二）防止误开通
在MOSFET关断时，驱动电阻能够限制由于dV/dt产生的电流，防止MOSFET因误开通而损坏。当MOSFET关断时，漏源电压会迅速上升，如果此时栅极与源极之间的电压受到dV/dt的影响而产生波动，可能会导致MOSFET误开通。驱动电阻能够限制这种波动产生的电流，从而降低误开通的风险，保护MOSFET免受损坏。
二、驱动电阻的常见连接方式及影响

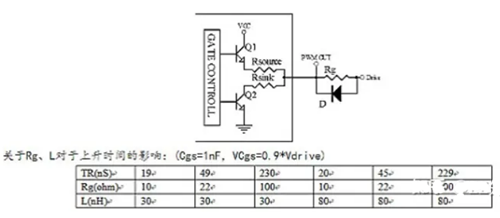

通常，在MOSFET的栅极上串联一个Rg电阻或将它接在MOSFET的栅极与驱动电路之间，这是常见的做法。这种连接方式能够衰减栅极上出现的振荡，但会降低转换器的效率。这是因为驱动电阻会消耗一部分驱动能量，尤其是在高频驱动的情况下，这部分损耗会更加明显。
（一）驱动频率对Rg的影响
一般情况下，驱动频率越高，阈值电压降低，对效率要求越高，Rg需要减小。随着驱动频率的升高，MOSFET的开关速度加快，对驱动电路的效率要求也相应提高。如果Rg过大，会导致驱动电压上升较慢，增加MOSFET的开关损耗，降低转换器的效率。因此，在高频驱动应用中，需要适当减小Rg的值，以满足效率要求。

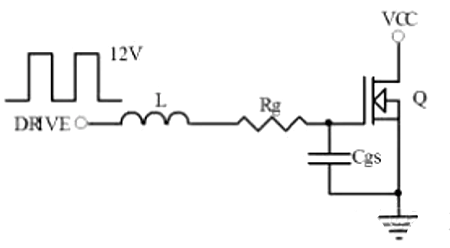

（二）等效驱动电路分析
L为PCB走线电感，一般直走线为1nH/mm，考虑各种因素，取L=Length+10（nH），其中Length单位取mm。Rg为栅极驱动电阻，设驱动信号是12V峰值的方波，Cgs为MOSFET栅源极电容，不同管子及不同的驱动电压会不一样，取1nF。则根据KVL方程，有VL+VRg+VCgs=12V。

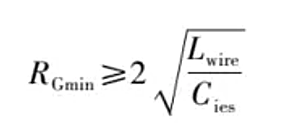

Rg的最小驱动电阻计算
Rg的最小驱动电阻计算

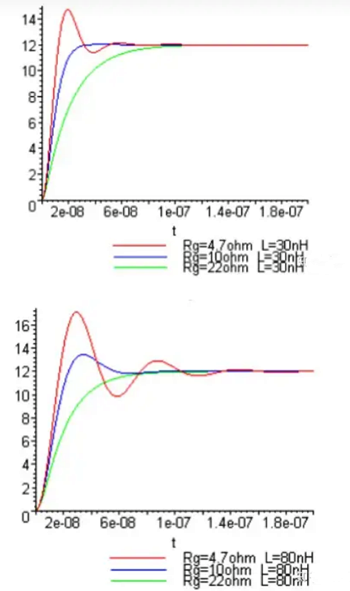

当Rg较小时，驱动电压上冲会比较高，震荡会比较多，L越大越明显，此时会对MOSFET及其他器件性能产生影响。例如，过高的电压上冲可能导致MOSFET的栅极氧化层击穿，而频繁的震荡可能会增加电磁干扰，影响电路的可靠性。但是，当Rg阻值过大时，驱动波形上升较慢，当MOSFET有较大电流通过时会有不利影响，如增加开关损耗，降低转换效率。

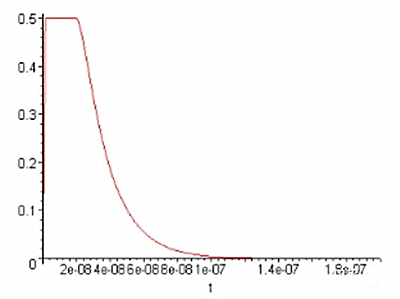

当L比较小时，此时驱动电流的峰值比较大，而一般IC的驱动电流输出能力都是有一定限制的。当实际驱动电流达到IC输出的最大值时，此时IC输出相当于一个恒流源，对Cgs线性充电，驱动电压波形的上升率会变慢。电流曲线可能会出现一个小的台阶或毛刺，这可能对IC的可靠性产生影响，如增加IC的功耗，甚至导致IC过热损坏。
三、驱动电阻的计算方法
（一）驱动电阻下限值的计算
计算原则
驱动电阻必须在驱动回路中提供足够的阻尼，来阻尼MOSFET开通瞬间驱动电流的震荡。足够的阻尼能够确保MOSFET平稳地开通，避免因电流振荡而导致的电磁干扰和器件损坏。
计算步骤
确定MOSFET的寄生电容Cgs。一般可在MOSFET的数据手册中查到，通常在几nF到几十nF之间。
估算驱动回路的感抗Lk。包含MOSFET引脚、PCB走线、驱动芯片引脚等的感抗，一般在几十nH左右。
根据LC振荡电路的特性，通过公式计算出驱动电阻Rg的下限值。LC振荡电路的阻抗公式为Z=Rg+j（XL-XC），其中XL=2πfLk，XC=1/(2πfCgs)。为了使系统处于过阻尼状态，即阻尼比大于1，需要满足Rg>2*(Lk/Cgs)^(1/2)。通过这个公式，可以计算出Rg的下限值。
注意事项
实际设计时，一般先根据公式计算出Rg下限值的大致范围，然后再通过实验，以驱动电流不发生震荡作为临界条件，得出Rg的下限值。因为实际电路中还存在其他因素，如PCB走线的寄生参数、驱动芯片的输出特性等，会对计算结果产生一定的影响。
（二）驱动电阻上限值的计算
计算原则
防止MOSFET关断时产生很大的dV/dt，使得MOSFET再次误开通。过大的dV/dt会在MOSFET的栅极与源极之间感应出电压，如果这个电压超过MOSFET的门槛电压，就会导致误开通。
计算步骤
确定MOSFET的寄生电容Cgd和门槛电压Vth。均可在数据手册中查到，Cgd一般在零点几nF到几nF之间，Vth一般在1V到5V之间。
估算MOSFET关断时漏源级电压的上升时间。该时间一般也在数据手册中可查，通常在几十ns到几百ns之间。
根据公式i=Cgd*(dV/dt)计算出在Cgd上产生的电流igd。其中，dV/dt可以通过漏源级电压的上升时间和电压变化量来估算，一般取dV/dt=Vds_rise/tr，其中Vds_rise为漏源电压的变化量，tr为上升时间。
再根据公式Vgoff=IgdxRg计算出在GS间产生的电压，确保该电压不高于MOSFET的门槛电压Vth。即Rg<=Vth/igd。
注意事项
通过以上步骤，可以计算出驱动电阻Rg的上限值。在实际应用中，还需要考虑其他因素，如开关损耗、EMI等，来进一步优化阻值的选取。例如，为了降低开关损耗，可能需要适当减小Rg的值，但同时要保证不超过上限值，以避免误开通。
四、MOS管驱动电阻的典型取值
MOS管的驱动电阻一般为几十欧姆。对于不同规格的MOS管，驱动电阻的选择有所不同：
高压小电流的MOS管：GS栅极驱动电阻一般取100Ω-500Ω。这类MOS管通常应用于高电压、小电流的电路中，如高压开关电源、电机驱动等。较大的驱动电阻可以有效地抑制dV/dt产生的误开通，同时对驱动电流的要求相对较低。
低压大电流的MOS管：GS栅极驱动电阻一般取10Ω-100Ω，其中20Ω和30Ω是比较常见的取值。低压大电流MOS管常用于低电压、大电流的电源转换电路中，如DC-DC变换器、电池充电器等。较小的驱动电阻能够快速地驱动MOS管开通和关断，降低开关损耗，提高转换效率。
在实际应用中，还需要根据具体的电路要求和MOS管的参数，通过实验和仿真来优化驱动电阻的取值，以达到最佳的电路性能。
