单片机驱动MOS管电路设计精要
在电子工程领域，单片机驱动MOS管是一项常见且关键的技术环节。以下将深入探讨单片机与MOS管的驱动关系、原理以及电路设计要点，旨在为工程技术人员提供专业、严谨的参考。
一、单片机驱动MOS管的基本考量
通常，单片机按工作电压可分为5V单片机与3V单片机。其IO口输出的高电平虽接近电源电压，但会略低于电源电压。三极管作为电流驱动型元件，对驱动电压要求不高，容易饱和导通。然而，MOS管的导通电压因型号参数而异，多数情况下，单片机IO输出电压难以满足MOS管的导通条件，尤其是其饱和导通条件。
二、单片机无法直接驱动MOS管的原因剖析
单片机不能直接驱动MOS管的核心症结在于驱动能力不足。具体而言，单片机IO输出电压要么无法使MOS管达到导通的阈值电压，要么无法满足其饱和导通所需的电压，这将导致MOS管出现不完全导通现象。此时，MOS管内阻会增大，可能引发过热问题，影响电路的稳定性和可靠性，严重时甚至可能损坏MOS管。
三、单片机驱动MOS管的电路原理阐述
鉴于单片机直接驱动MOS管的局限性，采用三极管作为前级驱动成为一种常规且有效的解决方案。电源电压驱动MOS管开启，对于一些开启电压较高的MOS管，还可进一步提高驱动电压至12V、15V等，而不局限于单片机的5V供电。
单片机驱动MOS管的电路原理是：单片机I/O口输出的低电平或高电平信号经限流电阻传输至三极管基极，三极管对电流进行放大后，驱动MOS管栅极，进而精准控制MOS管的开关状态。如此，通过三极管这一中间级，有效提升了驱动电压，确保MOS管能够正常、稳定地工作，避免因驱动不足导致的各类问题。
四、单片机驱动MOS管的电路设计构成
单片机驱动MOS管的电路设计主要涵盖以下几个关键部分：
（一）三极管驱动部分
单片机I/O口输出的低电平或高电平信号，通过合理选型的限流电阻连接到三极管的基极。三极管凭借其电流放大功能，为MOS管栅极提供足够的驱动电流，实现对MOS管开关的有效控制。
（二）MOS管部分
MOS管的栅极接收经三极管放大后的电流，从而确保MOS管能够顺利进入饱和状态。当MOS管饱和导通时，其源极和漏极之间的电阻显著降低，实现导通；反之，当栅极驱动信号消失或不足时，MOS管截止，源极和漏极之间相当于断开，实现关闭。
五、单片机驱动MOS管的电路应用与设计要点
（一）小负载驱动场合
对于继电器等小负载，若使用51单片机等引脚驱动能力尚可的单片机，可尝试直接利用其引脚驱动MOS管。但需注意，针对电感类负载，务必添加保护二极管以及吸收缓冲电路，以防止感应回路产生的高压对MOS管造成损害。同时，基于驱动稳定性和效率的考量，建议优先选用N沟道MOS管。
（二）大功率驱动场合

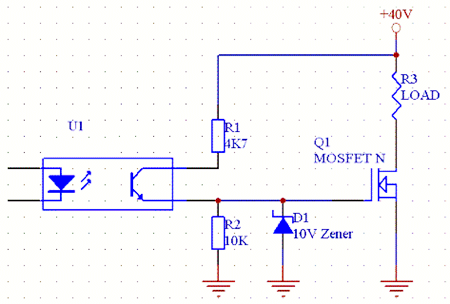

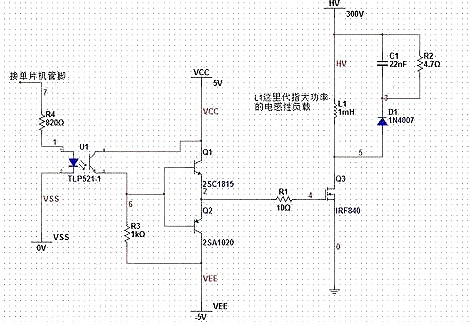

当驱动功率较大时，电路设计必须着重考虑电气隔离、过流超压保护以及温度保护等关键措施。此时，不仅要实现控制信号（例如PWM信号）的隔离传送，还需向驱动级（MOS管的推动电路）提供稳定的电能。
以下是两种典型电路设计示例：

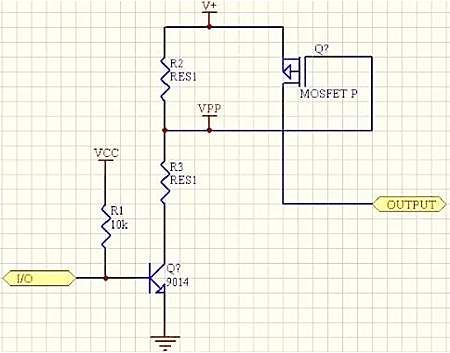

低频应用电路（一般低于2KHz）：
其中，R1取值为10KΩ。R2、R3的阻值大小由V+决定，V+越高，R2、R3的阻值相应增大，如此既能保证电阻及三极管的功耗在允许范围之内，又能确保R2和R3的分压VPP=V+减10V，同时需严格限制V+不大于40V，以保障电路各元件的安全运行。

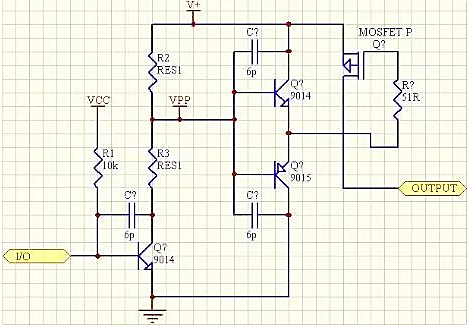

高频大功率应用电路（可达100KHz）：
此电路在基础设计上增加了推挽级，可并联多个MOSFET-P管以满足大功率需求。R2、R3的选值条件与前述低频电路一致。电路中添加的6P小电容作为发射结结电容补偿电容，能够有效改善三极管的高速开关特性，提升电路在高频条件下的性能表现。
（三）MOSFET栅极电容的处理
MOSFET的栅极电容相对较大，在实际应用中应将其视为容抗负载。这就意味着在电路设计和分析过程中，要充分考虑其容抗特性对驱动信号传输、开关速度以及电路动态性能的影响，合理设计驱动电路参数，以确保MOSFET的可靠驱动和电路的整体性能。
