一、通带截止频率与阻带截止频率的定义与区别
通带截止频率标志着滤波器在通带范围内的最高有效频率界限。在此频率以下，滤波器如同畅通无阻的通道，允许输入信号顺畅通过；而一旦超过该频率，滤波器便开始对信号实施衰减或阻塞。通带截止频率还有个更为人熟知的别称——-3dB截止频率，因为在这一特定频率点，滤波器的增益会出现3dB的下降。
阻带截止频率则聚焦于滤波器对特定频率范围信号的抑制效果。在阻带截止频率以下，滤波器对信号的衰减作用相对较弱；然而，当频率超越阻带截止频率后，滤波器将开启强力衰减模式，对这些高频信号进行有效抑制。
二者的关键区别在于关注维度不同。通带截止频率着重于滤波器在信号传递过程中的性能表现，即确保通带内的信号得以高质量传输；而阻带截止频率则着眼于滤波器对不需要的特定频率范围信号的抑制能力，二者协同定义了滤波器的工作频段与抑制频段，共同勾勒出滤波器的频率响应轮廓。

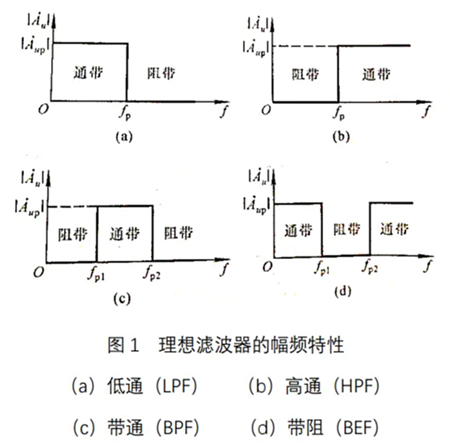

理想滤波器电路的幅频特性曲线中，允许信号通过的频段被明确定义为通带，而将信号衰减近乎为零的频段则称为阻带，这一特性曲线直观地展现了滤波器对不同频率信号的处理方式。
二、不同类型滤波器截止频率的计算方法
截止频率的计算依据滤波器类型而有所差异，下面针对常见滤波器类型分别介绍。
对于低通滤波器，其通带截止频率直接对应所需的截止频率。例如，若要设计一个3dB截止频率为10kHz的低通滤波器，那么通带截止频率即确定为10kHz，这一频率成为划分信号能否通过低通滤波器的界限。
高通滤波器的通带截止频率同样等同于设计时选定的截止频率。根据实际需求选定截止频率后，高通滤波器将对低于该频率的信号进行衰减，而高于该频率的信号则可顺利通过。
带通滤波器的通带截止频率对应于通带下限频率，阻带截止频率则对应于通带上限频率。假设要设计一个通带范围在2kHz到4kHz的带通滤波器，那么通带截止频率便是2kHz，阻带截止频率为4kHz。这意味着带通滤波器仅允许2kHz至4kHz频率范围内的信号通过，而对低于2kHz和高于4kHz的信号进行衰减。
带阻滤波器的通带截止频率对应于通带上限频率，阻带截止频率对应于通带下限频率。例如，设计一个通带范围为2kHz到4kHz的带阻滤波器，其通带截止频率为4kHz，阻带截止频率为2kHz。带阻滤波器的功能与带通滤波器相反，它会阻止2kHz至4kHz频率范围内的信号通过，而让其他频率的信号正常传输。
截止频率的通用计算公式为：F=1/(2πR×C)。这里，截止频率定义为系统输出信号能量开始显著下降（或在带阻滤波器中为显著上升）的边界频率，通常以-3dB作为界定标准。当输入信号幅度恒定时，改变频率使输出信号幅度降至最大值的0.707倍，所对应的频率即为截止频率。这一指标是衡量频率特性的重要参照点。
三、开环截止频率与闭环截止频率的关联
开环截止频率，亦称剪切频率，是在开环幅频特性分析中，幅频特性曲线穿越0dB线时对应的频率，用ωc表示。闭环截止频率则对应幅值响应为0.707，即分贝值为-3dB时的频率。
尽管开环截止频率与闭环截止频率分别用于描述开环系统和闭环系统的幅频特性，属于不同的物理概念，但二者之间存在一定的关联性。具体表现为开环截止频率与采用单位负反馈的闭环截止频率具有同向增大的趋势，并且开环截止频率ωc通常小于闭环截止频率ωb（即ωb>ωc）。这种关系对于分析和设计闭环控制系统具有重要意义，因为它可以帮助工程师预测闭环系统的带宽和响应速度，从而优化系统性能。例如，在反馈控制系统设计中，通过调整开环截止频率，可以间接控制闭环截止频率，进而影响系统的稳定性和动态响应特性。
