电源符号如VDD、VCC、VSS等是电路图中常见的标识，它们对于理解和设计电路起着关键作用。这些符号代表了不同的电源输入和地线连接，尤其在混合信号电路中，它们的区分和正确使用至关重要。
一、基本电源符号及其含义
VDD：代表数字电路的电源输入端（DigitalPowerInput）。在数字电路中，VDD是为数字器件提供工作电压的关键引脚。常见的数字电路工作电压通常为5V或3.3V，但具体电压取决于器件的设计和应用场景。
VSS：表示数字电路的地（DigitalGround）。作为数字电路的参考电位点，VSS是数字信号的返回路径。在实际电路中，确保VSS的稳定和低阻抗对于防止数字信号的干扰和噪声耦合至关重要。
AVDD：是模拟电路的电源输入端（AnalogPowerInput）。模拟电路通常对电源的稳定性要求较高，AVDD为模拟器件（如运算放大器、模数转换器等）提供稳定的电源电压。其电压值可能与数字电路不同，常见的模拟电路工作电压可能为5V或其他特定值。
AVSS：代表模拟电路的地（AnalogGround）。与VSS类似，AVSS是模拟信号的参考电位点。由于模拟信号对噪声敏感，AVSS的布线需要特别注意，以减少数字电路对模拟信号的干扰。
VCC：通常指逻辑电路的电源输入端（LogicPower）。在一些电路中，尤其是传统的TTL逻辑电路，VCC常用于表示电源电压。其具体电压值可能与VDD相同或不同，这取决于电路的设计和所使用的逻辑家族。
二、混合电路中的电源分配
在混合信号电路（如液晶显示模块、带有模拟和数字功能的SOC芯片等）中，VDD、VCC、VSS、AVDD、AVSS等电源符号的同时出现是常见的。这种设计主要基于以下原因：
电压等级差异：数字电路和模拟电路可能需要不同的工作电压。例如，数字电路可能工作在3.3V，而模拟电路可能需要5V或12V等更高的电压。通过将数字和模拟部分的电源分开（如VDD和AVDD），可以确保每个部分都能获得合适的电压，从而保证其正常工作。
防止相互干扰：数字电路通常具有较高的开关速度和较大的电流变化，这可能导致电源和地线上的噪声。如果数字和模拟电路共享同一电源和地线，这些噪声可能会耦合到模拟电路中，影响模拟信号的精度和稳定性。通过将数字和模拟电路的电源（VDD和AVDD）和地（VSS和AVSS）分开，可以有效地减少这种相互干扰，提高整个电路的性能。

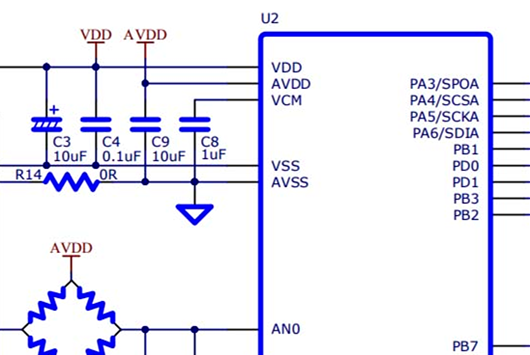

采用多电源为混合芯片供电的典型电路
采用多电源为混合芯片供电的典型电路
三、扩展电源符号及其应用场景
DVDD和DVSS：DVDD（DigitalVDD）和DVSS（DigitalVSS）明确标识了电路中数字部分的电源和地。在复杂的数字系统中，如使用高性能MCU或FPGA的电路，DVDD和DVSS用于为数字逻辑核心供电。它们的电压值通常与VDD相同，并且需要提供足够的电流以满足数字电路的高速开关需求。
AVDD和AVSS：AVDD（AnalogVDD）和AVSS（AnalogVSS）是模拟部分的电源和地。在混合信号芯片中，AVDD为模拟电路块（如模数转换器、滤波器等）提供稳定的电源。为了减少数字电路对模拟电路的干扰，AVDD和AVSS应与数字电源和地线分开，并且在布局和布线时应遵循良好的模拟设计实践。
PVDD和PVSS：PVDD（PowerVDD）和PVSS（PowerVSS）通常用于标识大电流部分的电源和地。在电源管理电路或驱动高功率负载（如电机驱动、LED驱动等）的电路中，PVDD和PVSS用于承载较大的电流。它们的引脚设计通常具有较低的电阻和较大的电流承载能力，以确保高效地传输电能并减少功率损耗。
CVDD：CVDD（CoreVDD）一般表示芯片内核的电源电压。在现代集成电路中，芯片内核可能工作在较低的电压以降低功耗和提高性能。CVDD为内核逻辑电路供电，并且其电压值可能与外围电路的电源电压不同。
AFVDD：AFVDD（AutoFocusVDD）是针对特定功能（如自动对焦马达）的电源电压。在一些带有自动对焦功能的摄像头模块中，AFVDD为自动对焦马达或其驱动电路提供所需的电压。这种专门的电源引脚有助于确保自动对焦功能的稳定性和准确性，同时减少对其他电路部分的干扰。
DOVDD和IOVDD：DOVDD和IOVDD通常表示芯片引脚的输出电压。在一些具有多种I/O标准或可配置I/O电压的芯片中，DOVDD和IOVDD用于为特定的I/O引脚组提供电源。它们的电压值可能与芯片内部的VDD或VCC不同，这取决于芯片的设计和应用场景。
四、电源符号在实际电路设计中的注意事项
电源分配系统规划：在设计电路时，首先要根据芯片的规格书和电路的需求，规划电源分配系统。明确每个电源引脚（如VDD、AVDD、PVDD等）的功能和电压值，并确保电源网络能够提供足够的电流和稳定性。
地线分离与连接：对于混合信号电路，数字地（VSS、DVSS）和模拟地（AVSS）通常在电源入口处分开，并在单点连接到系统的公共地。这种做法可以有效地减少数字信号对模拟信号的干扰，同时保持整个系统的地线参考的一致性。
电源去耦与滤波：为了减少电源线上的噪声和纹波，通常在电源引脚附近放置去耦电容。这些电容可以滤除高频噪声，并为芯片提供短暂的电流缓冲。此外，根据需要，还可以在电源进入电路板的地方添加滤波电路，如LC滤波器或ferritebeads，以进一步提高电源质量。
电源完整性和信号完整性分析：在高速电路设计中，电源完整性和信号完整性分析是不可或缺的。通过使用仿真工具，可以评估电源分布网络的阻抗、噪声耦合路径以及信号线的特性阻抗等参数，从而优化电路布局和布线，确保电路的可靠性和性能。
