串联谐振与并联谐振的原理及应用
在交流电路领域，谐振是一种极为关键的特殊工作状态。当电路中同时包含电阻（R）、电感（L）和电容（C）元件时，若总电流与电压相位一致，即电路呈现纯电阻性，此时便发生了谐振现象。依据电路结构的差异，谐振主要分为串联谐振和并联谐振两种类型。
串联谐振
串联谐振的频率

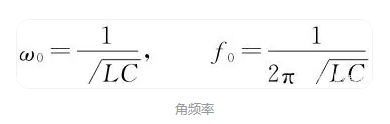

在R、L、C串联电路中，当感抗（XL）与容抗（XC）相等时，电路达到串联谐振状态。依据感抗与容抗的计算公式，结合串联谐振时XL=XC的条件，可推导出谐振角频率ω₀（或频率f₀）的表达式。
该谐振频率由电路元件的参数L和C确定，被称为电路的固有频率。当电源或信号的频率与电路的固有频率相匹配时，串联谐振便会发生。
该谐振频率由电路元件的参数L和C确定，被称为电路的固有频率。当电源或信号的频率与电路的固有频率相匹配时，串联谐振便会发生。
串联谐振时电路的阻抗特性
RLC串联电路的阻抗Z可表示为Z=R²+（XL-XC）²。在串联谐振状态下，由于XL=XC，电路阻抗简化为Z=R，这意味着电路的阻抗达到最小值。此时，电路中的电流达到最大值，且电流与电压相位一致，功率因数为1，这是串联谐振的一个显著特征。
串联谐振时电路各元件两端的电压关系

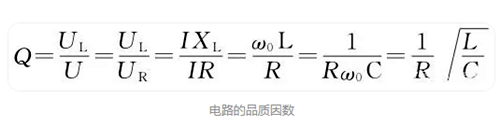

在串联谐振发生时，电阻两端的电压与电路总电压相等，即U_R=U。而电感和电容两端的电压大小相等但相位相反，其大小为电路总电压的Q倍，即U_L=U_C=QU=QU_R。这里的Q即为电路的品质因数，反映了电路的selective性能，它由电路的电阻R、电感L和电容C共同决定。
并联谐振
并联谐振的频率

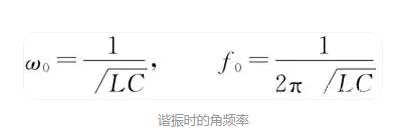

对于电感性负载与电容并联的电路，当总电流与电源电压同相位且电路呈现电阻性时，并联谐振发生。利用感抗XL与容抗XC的计算公式，并结合并联谐振时XL=XC的条件，可得出并联谐振的角频率ω₀（或频率f₀）。
与串联谐振类似，这一谐振频率同样由电路元件的参数L和C确定，称为电路的固有频率。只有当电源或信号的频率与电路的固有频率相等时，并联谐振才能产生。
与串联谐振类似，这一谐振频率同样由电路元件的参数L和C确定，称为电路的固有频率。只有当电源或信号的频率与电路的固有频率相等时，并联谐振才能产生。
并联谐振时电路的阻抗特性
当电路满足XL=XC的谐振条件而发生并联谐振时，电路的阻抗Z=R，此时电路的阻抗达到最大值。根据电路电流公式I=U/Z，并联谐振时电路的电流最小。此时，电路的电流与电压同相位，电源供给电路的能量全部转化为有功功率，被电路的电阻消耗。而电感线圈和电容器之间仅进行磁场能和电场能的交换，不与电源发生能量交换。
并联谐振时电路各元件中的电流关系
品质因数Q与电路的电阻R、电感L和电容C密切相关。在并联谐振状态下，电阻中的电流与电路总电流相等，即I_R=I。电感和电容中的电流大小相等但相位相反，其大小为电路总电流的Q倍，即I_L=I_C=QI=QI_R。
串联谐振和并联谐振的应用
串联谐振的应用场景
无线通信领域：串联谐振电路凭借其selective性能，可通过调整电感和电容的数值，实现对特定频率信号的选择性放大或滤波。这在无线通信中至关重要，能够显著提升无线通信的接收信号质量以及传输效率。
电子滤波器设计：作为电子滤波器的核心组件，串联谐振电路通过调节电感和电容参数，可对不同频率的信号进行选择性放大或削弱，从而实现精准的滤波功能。例如在音频放大器中，利用串联谐振电路滤除杂音，有效提高放大器的音质表现。
光学器件调控：在光学设备中，串联谐振电路可用于调节特定波长的透射和反射情况，进而实现光学设备的功率分配以及滤波控制，对光学系统的性能优化具有重要意义。
并联谐振的应用场景
电源滤波环节：并联谐振电路可充当电源或电路的滤波器角色。通过合理调控电感和电容的数值，能够滤除输入电源中特定频率的噪声成分，从而改善电源的纹波系数，确保电路的稳定可靠运行。
瞬态抑制保护：在面对雷击或电源开关操作等引起的瞬态过电压时，并联谐振电路能够发挥关键的抑制作用，减少外来电压干扰对电子设备正常运行的影响，起到有效的保护作用。
感应加热应用：并联谐振电路中的电感能够将电能转化为磁能，借助磁能激发电感中的电流流动，产生热量。基于这一原理，并联谐振电路被广泛应用于感应加热设备，如感应炉、感应焊机等工业领域，实现高效的加热效果。
