场效应管放大电路解析：三种组态及其特性

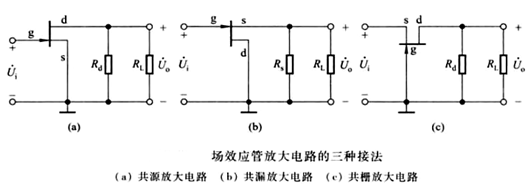

场效应管作为一种重要的半导体器件，在放大电路领域有着广泛应用。由于其源极、栅极和漏极的功能与晶体管的发射极、基极和集电极相似，因此场效应管在构成放大电路时，也具有三种典型的接法，分别为共源放大电路、共漏放大电路和共栅放大电路，每种组态都具有独特的电路特性与应用场景。

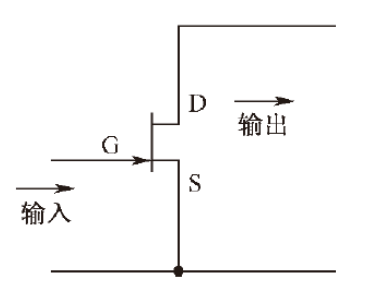

一、共源放大电路
共源放大电路在场效应管放大器中极为常见，其工作原理与晶体三极管中的共发射极放大器相似。输入信号从源极与栅极之间输入，输出信号则从源极与漏极之间输出。这种电路具有较高的电压增益和电流增益，能够有效地实现信号放大。其输入电阻较高，输出电阻相对较低，因此在信号源内阻较高和负载电阻较低的电路环境中表现出色。此外，共源放大电路可以实现单端放大，但需要外部耦合电容来实现信号的耦合与隔离，以确保电路的稳定运行和信号的完整传输。

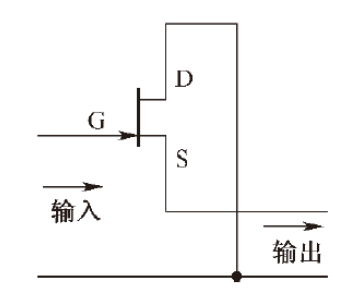

二、共漏放大电路
共漏放大电路与三极管中的共集电极放大器在功能上有相似之处。输入信号从漏极与栅极之间输入，输出信号从源极与漏极之间输出。由于其输出端从源极引出，因此也被称为源极输出器或源极跟随器。该电路具有电压放大和电流放大的功能，电压增益相对较大。然而，与共源放大电路不同，共漏放大电路的输入电阻较低，输出电阻较高。这种特性使得它更适合于低频信号的放大，而对于高频信号的响应则相对较弱。在实际应用中，共漏放大电路常被用作缓冲级，以提供良好的输入输出阻抗匹配，稳定电路的静态工作点，并实现信号的高效传输。

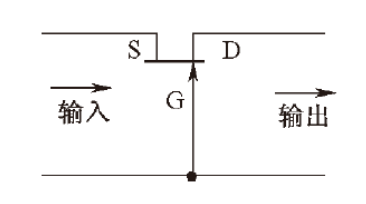

三、共栅放大电路
共栅放大电路在场效应管放大器中具有独特的地位，其功能类似于晶体三极管中的共基极放大器。输入信号从栅极与源极之间输入，输出信号从栅极与漏极之间输出。这种放大器的高频特性优异，与共基极放大器一样，能够在较高的频率下保持良好的放大性能。共栅放大电路具有电压放大和电流放大的作用，但电压增益相对较小。其输入电阻和输出电阻均较高，这使得它在高频信号放大领域具有明显的优势，但对低频信号的响应则相对较差。因此，共栅放大电路在射频通信、雷达等高频电子系统中得到了广泛的应用，能够有效地实现高频信号的放大和传输。
