双极结型晶体管：结构特性与放大功能解析
双极结型晶体管（BipolarJunctionTransistor，BJT），即半导体三极管，是一种将两个PN结通过特定工艺结合在一起的电子器件，主要包括PNP和NPN两种结构形式。
一、双极结型晶体管的结构组成

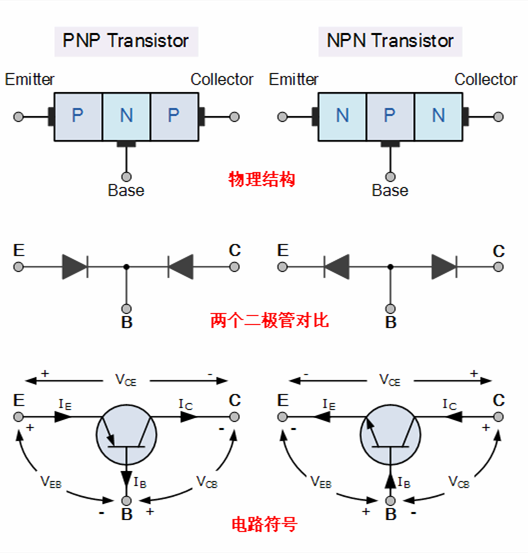

一个典型的双极结型晶体管由三个不同掺杂的半导体区域构成，即发射极区域、基极区域和集电极区域。在NPN型晶体管中，这三个区域依次为N型、P型和N型半导体；而在PNP型晶体管中，则依次为P型、N型和P型半导体。每个半导体区域都引出一个引脚，分别用E（Emitter，发射极）、B（Base，基极）和C（Collector，集电极）来表示。这种独特的结构设计使得双极结型晶体管能够实现电流的控制与放大功能。
二、双极结型晶体管的工作原理
双极结型晶体管是一种电流控制器件，能够调节从发射极流向集电极的电流量，且该电流量与施加在基极的偏置电压成正比，类似于电流控制开关。具体来说，基极流入的小电流可以控制集电极形成更大的电流，这是晶体管动作的基础。PNP和NPN两种类型的晶体管工作原理基本一致，主要区别在于偏置方向和电源极性不同。电路符号中的箭头表示基极和发射极之间常规电流的方向，箭头始终从正P型区域指向负N型区域，与标准二极管符号相同。
三、双极结型晶体管的放大作用
（一）结构基础

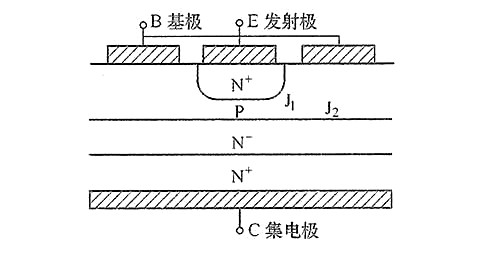

双极结型晶体管具有三个引出极：集电极（C）、发射极（E）和基极（B），其中基极位于中间。其放大作用主要依赖于发射极电流能够通过基区传输到达集电区。为了实现这一传输过程，需要满足内外部条件。内部条件要求发射区杂质浓度远大于基区杂质浓度，同时基区厚度要很小；外部条件则要求发射结正向偏置（加正向电压），集电结反偏置。
根据工作频率、功率以及半导体材料等不同，BJT可分为多种类型，如高频管、低频管，小、中、大功率管，硅管和锗管等。常见的放大电路形式包括共发射极、共基极和共集电极放大电路。
（二）放大原理
电流放大：当在发射极施加小信号电流时，发射结的正偏和集电结的反偏使得大量电子和空穴注入基区，并最终通过集电极输出放大的电流，从而实现电流放大功能。
电压放大：虽然BJT主要用于电流放大，但通过反馈电路等适当的设计，也可以利用其电流放大特性来实现电压放大，进而调节输出电压。
功率放大：BJT可用于功率放大，通过合理的偏置和负载设计，能够在大信号下工作，提供较高的输出功率，满足不同功率需求的电路应用。
