一、米勒平台的形成机制

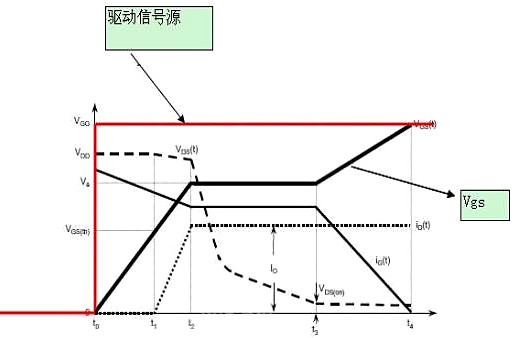

在MOSFET的开关驱动过程中，驱动源对MOSFET输入电容（主要是栅源极电容Cgs）的充放电起着关键作用。当Cgs的电压达到门槛电压时，MOSFET开始进入开通状态。随着MOSFET的开通，漏源电压Vds逐渐下降， Drain电流Id相应上升，此时MOSFET处于饱和区。然而，由于米勒效应的影响，栅源电压Vgs会在一段时间内停滞不前。此时，Id已达到最大值，而Vds仍在继续下降，直至米勒电容（Crss）被完全充电，Vgs才恢复上升，最终达到驱动电压的值，MOSFET也随之进入电阻区，Vds完全降低，开通过程结束。
米勒效应的产生源于MOS管的寄生电容，特别是栅漏极电容Cgd。在MOS管开通过程中，当栅源电压Vgs上升至某一值后，会出现一段平台期。这是因为，在MOS开通前，漏极D的电压高于栅极G的电压，导致MOS寄生电容Cgd储存的电荷需要在导通过程中注入栅极G，与其中的电荷进行中和。只有当MOS完全导通后，栅极G的电压才会高于漏极D的电压。米勒效应会显著增加MOSFET的开通损耗，使MOS管无法迅速进入开关状态，进而延长了开关时间。

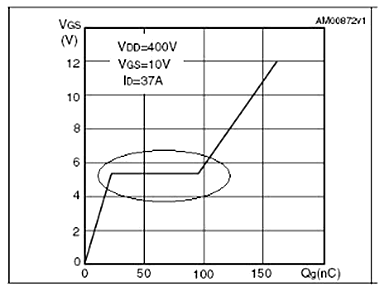

米勒平台实际上是MOSFET处于放大区的典型特征。通过示波器测量栅源电压Vgs时，可以观察到在电压上升过程中有一个明显的平台或凹坑，这就是所谓的米勒平台。
二、米勒平台形成的详细过程
理论上，如果在驱动电路的栅极G和源极S之间添加一个足够大的电容，可以有效消除米勒效应。然而，这种做法会导致开关时间显著延长。通常推荐添加相当于0.1倍输入电容（Ciess）的电容值，可以在一定程度上改善米勒效应，同时避免开关时间过长。

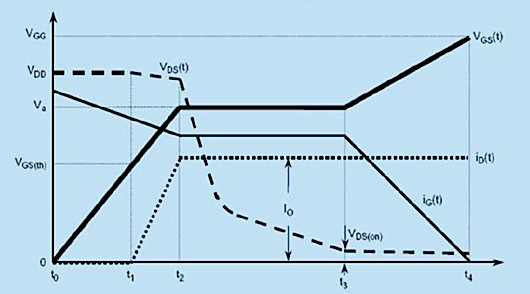

米勒平台的形成过程与Cgd的充电过程密切相关。在MOS刚开通时，Cgd通过MOS快速放电，随后被驱动电压反向充电，分担了驱动电流，导致Cgs上的电压上升变缓，从而形成平台。在米勒平台期间，Vgs变化很小，只有当Cgd被充电至与Vgs水平相同时，Vgs才会继续上升。
具体来说，当MOSFET开始导通时，Vds的变化通过Cgd和驱动源的内阻形成一个微分电路。由于Vds近似线性下降，其微分结果是一个常数，从而在Vgs处产生一个稳定的平台。这一过程与MOSFET数据手册中给出的反向传输电容Crss密切相关。
三、米勒平台的优化与改善方法
为了有效改善米勒平台的影响，可以采取以下几种策略：
（一）增加驱动电路中的电容
在栅极G和源极S之间添加一个足够大的电容可以削弱米勒效应。然而，这种方法会延长开关时间，因此需要在改善米勒效应和开关速度之间进行权衡。
（二）选择Cgd较小的MOS管
在选择MOS管时，应尽量选择Cgd较小的器件。较小的Cgd可以减少米勒平台的影响，从而降低开通损耗，提高开关效率。
（三）缩短驱动信号的布线长度
减少布线长度可以降低寄生电感，从而降低米勒平台引起的震荡和电压过冲。此外，选择合适的栅极驱动电阻也有助于优化电路性能。
（四）使用合适的门极驱动电阻
通过选择适当的门极驱动电阻RG，可以有效减缓米勒效应的影响。合适的电阻值可以在驱动电流和开关速度之间取得平衡，避免米勒平台引起的不稳定现象。
（五）在GS端并联电容
在栅源极之间并联电容可以有效抑制寄生电压，防止米勒平台产生震荡。尽管这种方法会增加一定的驱动损耗，但可以显著提高电路的稳定性。
