一、SOT223封装概述
SOT223是一种常见的表面贴装封装形式，具有中等功率处理能力，在电子电路设计中广泛应用。
二、SOT223封装特点
散热性能良好：SOT223封装在设计时预留了较大的散热面积，使热传递效率得到提升，有助于器件在工作过程中保持稳定，降低因过热导致的性能下降或损坏风险。

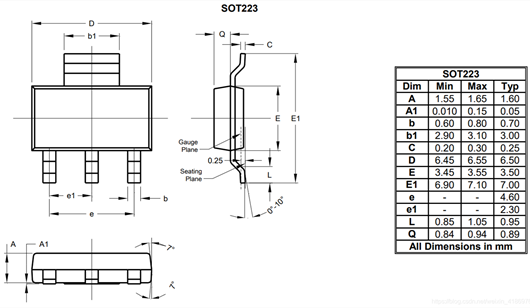

结构紧凑合理：尺寸适中，能够很好地适配大多数电路板的布局需求，既节省了电路板空间，又满足了电子设备小型化的发展趋势。
引脚设计科学：一般有四个引脚，可以确保电气连接的稳定性和安装过程的可靠性，为电路的正常运行提供保障。
三、SOT223封装引脚分析

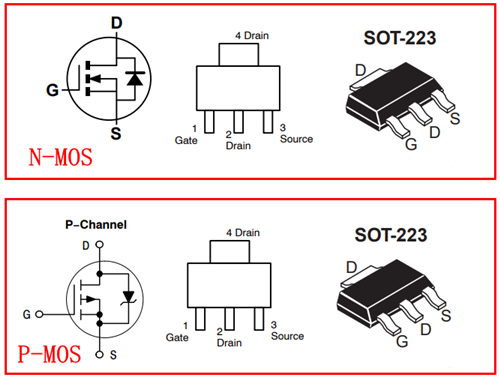

对于SOT-223MOS管，其引脚分布通常是第1脚为栅极，第3脚为源极，第2、4脚为漏极。不过，不同封装形式的第2脚有不同的设计，有些封装的第2脚是可焊接的，而有些封装的第2脚则是悬空的。这种差异要求工程师在设计电路板时必须充分了解具体的封装类型，以确保正确安装和电气连接。
SOT-223封装可以细分为两种常见类型，其中tab脚的属性是需要特别注意的。如果想利用tab脚连接具有特定属性的铺铜区域来提高散热效率，就必须准确知晓器件tab脚的属性，避免因错误连接导致的散热不良或电气问题。

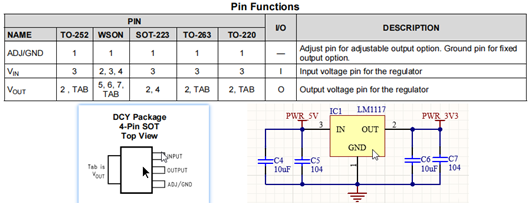

第一种封装形式，其第1脚为GNDQ，第2引脚和TAB脚为输出引脚。在电路图中的表示符号（Q）可参考相关标准示例，例如常用元器件LM1117就采用这种封装形式。

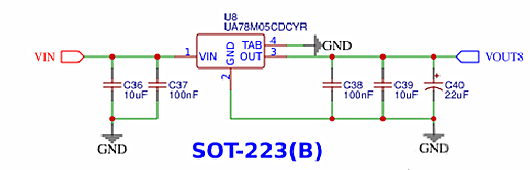

第二种封装形式则有所不同，其第2引脚和TAB脚为GND。这种封装形式在电路中的应用也较为广泛，适用于特定类型的电子器件。
四、应用说明
在电路设计和实际应用中，工程师需要根据具体的电路功能需求以及器件的引脚定义来合理选择SOT223封装的器件。对于LM1117等常用元器件，应严格按照其引脚定义进行电路连接，确保电源管理电路的正常工作。在设计过程中，应当仔细查阅元器件的官方数据手册，以获取准确的引脚信息和电气特性参数，避免因引脚定义错误导致的电路故障和设计失败。
