一、放大电路概述

放大电路的核心要义在于把输入信号进行有效放大，其运作根基紧密关联着放大元件，例如晶体管、运算放大器等的独特属性以及电路布局设计。这些元件借助调控电流或电压的波动，达成信号增强的使命，满足诸如音频放大、信号传输等多元场景对信号强度的需求。

二、放大电路的构成剖析

一个标准的放大电路架构涵盖多个关键部件：

信号源模块：担当着提供原始微弱信号的重任，常见于各类传感器、音频设备等，其产生的信号通常幅度微小，需借助放大电路实现信号的初步增强。

放大器件单元：晶体管或场效应管等元件在此扮演核心角色，它们凭借自身对电流或电压的精密调控能力，推动输入信号的放大进程，实现信号幅度的显著提升。

偏置电路系统：为放大器件量身打造合适的偏置环境，确保其稳定运行在预设的静态工作点，犹如为精密仪器提供恒温恒湿的工作空间，保障放大功能的可靠实现。

负载组件：作为放大后信号的接收端，负载形态多样，如扬声器、显示器等，负责将放大的电信号转化为声音、图像等直观可感的输出形式，完成信号传递与应用的“最后一公里”。

三、放大电路的类型划分

依据放大电路的功能侧重与应用场景差异，可细分为以下几类：

按信号类型划分：

电压放大电路：聚焦于提升输入信号的电压幅值，广泛适用于音频放大器前端、射频信号接收等场景，以获取更高的电压信号便于后续处理。

电流放大电路：着重于增强输入信号的电流强度，常应用于电机驱动控制、大功率电源输出等对电流驱动能力要求苛刻的环节，确保负载设备获得充足电流驱动。

功率放大电路：协同放大电压与电流，实现信号功率的大幅提升，音频功率放大器、无线发射机等设备依赖其高功率输出特性，将微弱信号放大至能驱动扬声器发声、天线发射的水平。

按组成元件划分：

晶体管放大电路：以晶体管为放大核心，凭借其独特的PN结结构与电流放大机制，通过基极电流细微变化引发表射极、集电极电流的显著波动，在模拟信号放大领域表现卓越，如低频音频放大。

场效应管放大电路：场效应管依靠电场效应调控沟道导电性能，具有输入阻抗高、噪声低等优势，在高频率、高精度信号放大场景，如射频电路、生物医学信号采集等，展现独特价值。

四、晶体管放大电路工作原理解析

晶体管放大电路运作流程如下：

输入信号借助耦合电容或输入电阻精准注入晶体管基极，耦合电容恰似一道“隔离墙”，在阻隔直流成分的同时，巧妙地让交流信号顺畅通过，实现信号的无损传递。

晶体管基极-发射极PN结响应输入信号的正负半周波动，相应地改变其导通程度，从而激发基极电流与集电极电流的同步动态变化，犹如心脏的舒张收缩驱动血液流动，带动整个电路的电流波动。

基极电流的细微变化，经晶体管内部的电流放大机制，如同经过一个“能量放大镜”，促使集电极电流发生远超基极电流幅度的显著变化，实现信号电流的“放大增益”。

输出电路经由耦合电容或输出电阻连接至晶体管集电极，将放大后的信号高保真地传递至下一级电路或负载，耦合电容在此再次发挥交流信号传递作用，确保放大后的信号完整输出，开启信号后续应用的旅程。

五、运算放大器放大电路工作原理解析

运算放大器（以下简称运放），以高增益、高输入阻抗特性著称，其放大电路工作原理独特：

输入信号精准注入运放非反相输入端（标号“+”），该输入端好似一个信号接收“入口”，引导外部信号进入运放内部复杂处理网络。

运放内置的差动放大器，对输入信号进行深度放大处理，差动结构赋予其卓越的共模抑制能力，能精准提取差模信号并放大，即便面对微弱信号，也能将其“放大”至显著幅度。

放大后的信号经运放反馈机制巧妙回输至反相输入端（标号“-”），形成负反馈闭环控制系统。这一反馈机制宛如一位精准的“平衡调节师”，实时对比输出与输入信号差异，微调输出信号，使运放输出与输入信号偏差趋近于零，确保放大倍数稳定，输出电压在设定范围内线性变化，为精密信号处理、instrumentation测量等提供高精度信号放大保障。

六、放大电路中的反馈机制深度解读

反馈机制恰似放大电路的“智能调控大脑”，从电路输出端抽取部分电压或电流，反向输送至输入端，依据对输入信号的影响，可细分为正、负反馈两类：

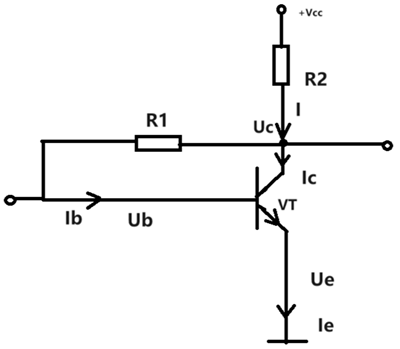

负反馈机制：当反馈信号反输至输入端，削弱原始输入信号，致使输入端电压或电流幅度降低时，便形成负反馈。以电压负反馈放大电路为例，当环境温度攀升，晶体管集电极电流Ic增大，流经电阻R2的总电流随之上升，致使R2上电压UR2升高。由于R2一端连接固定电压VCC，Uc点电压应声下降。此时，发射极接地电压维持零值，晶体管基极-发射极导通电压恒定为0.7V，Ub保持0.7V不变。Uc的降低带动UR1减小，进而致使基极电流Ib减少，Ib的减少又牵引起Ic的回落。这一连贯的动态过程，完整演绎了负反馈的闭环调控：Ic增大-UR2增大-Uc减小-UR1减小-Ib减小-Ic减小，电阻R1在此过程中充当负反馈关键角色，引入负反馈后，有效抑制了温度等外部干扰因素对电路静态工作点的冲击，稳定放大电路的性能表现。

正反馈机制：若反馈信号反送至输入端，与原始输入信号同向叠加，增强输入端电压或电流，则构成正反馈。正反馈多运用于信号振荡生成、非线性信号处理等特殊场景，如石英晶体振荡电路，利用正反馈原理激发持续稳定的振荡信号，为时钟电路、通信系统提供精准时钟源，但使用不当易引发电路自激振荡，致使信号失真，需谨慎设计与应用。

在实际电路布局中，电压负反馈放大电路形式多样，除上述经典结构外，发射极接入电阻的电路同样广泛应用。此类电路反馈机制为：当Ic增大，依据Ie=Ib+Ic，Ie相应增大，促使UR3升高。因R3一端接地，电压为0V，发射极电压Ue随之上升。鉴于发射极与基极电压差恒定0.7V，基极电压Ub亦随之升高。而R2一端电压固定，UR2则减小，导致Ib下降，Ib的下降又致使Ic减少，形成闭合负反馈回路，电阻R3成为负反馈关键元件。此类负反馈电路与前文提及电路共享一个设计精髓——干路电阻一端电压维持定值，这一设计巧思为负反馈机制的稳定运行提供基石。

七、分压式偏置放大电路全面剖析

分压式偏置放大电路集诸多优势于一身，在放大电路家族中脱颖而出：

优势呈现：相比固定偏置放大电路，分压式偏置电路能有效克服静态工作点不稳定难题，且在性能表现上远超电压负反馈放大电路，因此成为当下应用最为广泛的放大电路类型，无论是在消费电子、工业控制还是通信设备等众多领域，均有其忙碌的身影。

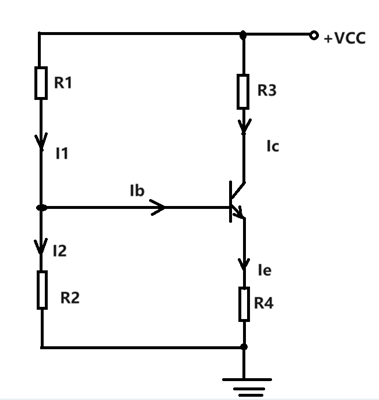

工作原理详述：电路中，I1=I2+Ib。鉴于集电极电流Ic远大于基极电流Ib，可近似认为Ic≈Ie，依据欧姆定律，Ie=UR4/R4。同时，晶体管基极-发射极电压差恒定为0.7V，即Ub-Ue=0.7V，推导得Ue=0.7V+Ub。经合理配置R1和R2的阻值，确保I2>Ib，使I1≈I2，此时Ib小到可忽略不计，VCC在R1、R2之间实现分压，Ub=[R1/(R1+R2)]×VCC。又因电阻R4一端接地，UR4即为Ue。综合上述公式，可得Ic≈Ie=(Ub+0.7V)/R4，由此可知，在R1、R2、R4阻值既定的情况下，Ic基本保持恒定，为放大电路的稳定运行奠定坚实基础。

局限性剖析：然而，该电路并非十全十美，存在一定的局限性。偏置电阻R1、R2的选值面临两难困境，阻值过大，将导致电路输入阻抗降低，影响前级电路负载效应；阻值过小，则分压作用弱化，无法为晶体管提供合适偏置电压，同时，即使精准选配电阻阻值，电路自身仍会产生较大功耗，尤其在处理低频信号、长时间持续工作场景下，这一问题愈发凸显，一定程度上制约了电路的能效表现与广泛应用。
