一、减法运算电路概述
减法运算电路的核心功能是实现两个输入电压的减法运算，输出电压与两输入电压的差值成比例关系。其工作原理基于运算放大器的特性以及电路中电阻的合理配置，通过精确调控电流与电压的分配，达成输入电压相减的运算效果。
二、电路原理与计算推导
减法运算电路的典型结构包含运算放大器以及多个精密电阻。以下是其详细的计算推导过程：
假设电路中的输入电压V24=Vi1，V25=Vi2。根据电路的连接方式与运放的工作特性，可得以下方程：
V+=(Vi1-0)/(R31+R29)×R29
V-=(Vo-Vi2)/(R32+R33)×R32+Vi2
在理想运放条件下，存在V+=V-，即：
(Vo-Vi2)/(R32+R33)×R32+Vi2=Vi1/(R31+R29)×R29
通过代数变换与整理，可逐步推导出输出电压Vo的表达式：
Vo=Vi1/(R31+R29)×R29×(R32+R33)/R32-Vi2×(R32+R33)/R32+Vi2
进一步化简得到：
Vo=Vi1/(R31+R29)×R29×(R32+R33)/R32-Vi2×[(R32+R33)/R32-1]
从该表达式可见，输出电压Vo是输入电压Vi1和Vi2按一定比例相减后的结果，比例关系由电路中的电阻值决定。当电路满足特定条件时，输出电压与输入电压的关系将更为简洁直观。
三、特殊情形分析
当电路中的电阻满足R29=R31=R32=R33时，减法运算电路的输出电压表达式将简化为：
Vo=Vi1-Vi2
这一简化结果揭示了在特定电阻配置下，减法运算电路可实现输入电压的精确相减，为电路设计与应用提供了极大的便利。
四、实例验证
以下是几个具体实例的计算与仿真结果对比：

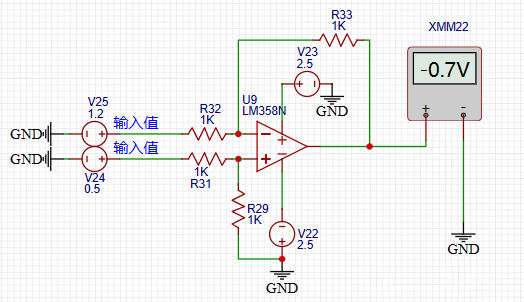

当Vi2=V25=1.2V，Vi1=V24=0.5V时，根据上述公式计算可得Vo=-0.7V，仿真结果与之相符。
当Vi2=V25=1.2V，Vi1=V24=1.2V时，Vo=0V，计算值与仿真值一致。

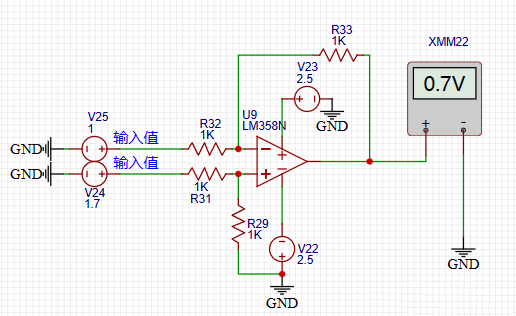

当Vi2=V25=1V，Vi1=V24=1.7V时，计算得出Vo=0.7V，同样与仿真结果吻合。
这些实例验证了减法运算电路理论计算的准确性，说明在满足电路理想条件与电阻匹配要求下，电路可稳定实现预期的减法运算功能。
五、应用注意事项
在实际应用减法运算电路时，需关注以下关键要点：
（一）运放的供电电源
运放的正常工作依赖于合适的供电电源。供电电压的幅值与极性需满足电路设计要求，确保运放能够在其线性工作区内稳定运行。若供电电源不足，可能导致运放饱和失真，输出电压无法准确反映输入电压的运算结果；而供电电压过高则可能损坏运放芯片，影响电路的可靠性和寿命。因此，在设计电路时，应根据所选用运放的规格书，合理配置供电电源参数，并采取必要的稳压与滤波措施，保障电源的稳定与纯净。
（二）输入电压范围
输入电压必须处于运放允许的输入共模电压范围内。超出该范围可能导致运放的工作特性严重偏离理想状态，运算精度下降，甚至出现非线性失真。同时，过高的输入电压还可能对运放的输入级造成损害。在实际应用中，应充分考虑输入信号的幅值变化范围，并通过合理选择运放型号、配置输入保护电路或采用电压钳位等措施，确保输入电压始终在安全有效的范围内。
