一、反相加法运算电路概述
反相加法运算电路的核心功能是将多个输入电压按一定比例相加，并在输出端以反相的形式呈现。其工作原理基于运算放大器的特性以及电路中电阻的合理配置，通过精确调控电流与电压的分配，实现输入电压的反相加法运算。
二、电路原理与计算推导

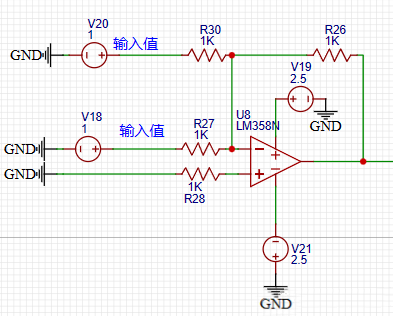

反相加法运算电路的典型结构包含运算放大器以及多个输入电阻和反馈电阻。以下是其详细的计算推导过程：
根据电路图，可得V⁻=V⁺=0V（在理想运放条件下）。设Vi₁=V₁₈，Vi₂=V₂₀。
根据基尔霍夫电流定律，可得：
(Vo-V⁻)/R₂₆=(V⁻-Vi₁)/R₂₇+(V⁻-Vi₂)/R₃₀
代入V⁻=0V，整理得：
Vo/R₂₆=(-Vi₁)/R₂₇+(-Vi₂)/R₃₀
进一步化简得到输出电压Vo的表达式：
Vo=-R₂₆×(Vi₁/R₂₇+Vi₂/R₃₀)
从该表达式可见，输出电压Vo与输入电压Vi₁和Vi₂的代数和成反比关系，并且输出电压的相位与输入电压相反，因此得名反相加法运算电路。
三、测试实例
以下是几个具体实例的计算与仿真结果对比：

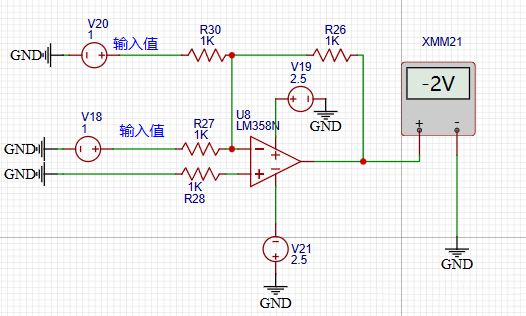

当Vi₁=V₁₈=1V，Vi₂=V₂₀=1V，且R₂₆=R₂₇=R₃₀时，代入公式计算可得Vo=-(1+1)V=-2V，仿真结果与之相符。

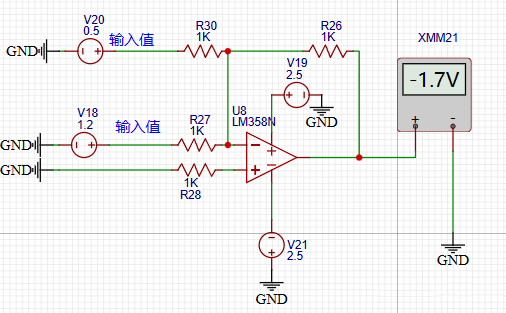

当Vi₁=V₁₈=1.2V，Vi₂=V₂₀=0.5V，且R₂₆=R₂₇=R₃₀时，计算得出Vo=-(1.2+0.5)V=-1.7V，同样与仿真结果吻合。
这些实例验证了反相加法运算电路理论计算的准确性，说明在满足电路理想条件与电阻匹配要求下，电路可稳定实现预期的反相加法运算功能。
四、应用注意事项
在实际应用反相加法运算电路时，需关注以下关键要点：
（一）运放的选型
选择合适的运算放大器是电路设计的关键。应根据应用需求考虑运放的带宽、增益、输入偏置电流、噪声等参数。例如，在音频信号处理中，需选择具有低噪声、宽频带的运放；在高精度测量系统中，应优先考虑输入偏置电流小、失调电压低的运放型号。
（二）电阻的匹配精度
电路中电阻的精度直接影响运算结果的准确性。为提高运算精度，应选用高精度、低温漂的金属膜电阻，并尽量保证电阻的匹配度。在批量生产中，还需考虑电阻的温度系数对电路性能的影响，必要时采取温度补偿措施。
（三）输入信号的范围
输入信号必须处于运放允许的输入共模电压范围内。超出该范围可能导致运放的工作特性严重偏离理想状态，运算精度下降，甚至出现非线性失真。同时，过高的输入信号幅值还可能对运放的输入级造成损害。在实际应用中，应充分考虑输入信号的幅值变化范围，并通过合理选择运放型号、配置输入保护电路或采用电压钳位等措施，确保输入信号始终在安全有效的范围内。
（四）电路的稳定性
在高频应用中，需关注电路的稳定性。可通过在运放的反馈电阻上并联小电容或在输入端添加滤波电容等方法，抑制高频振荡，提高电路的稳定性。
