一、OD门概述
OD门的输出端具备拉低能力，却无法主动拉高，处于高阻态时无电信号输出。其构造通常包含一个开漏输出的晶体管以及一个输入端，能够完成与门、或门、非门等基础逻辑运算。
##二、工作原理阐述

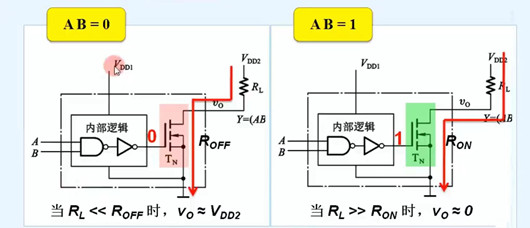

OD门输出端可借助上拉电阻或上拉电源实现电平拉高，进而完成高低电平转换。类似于OC门，OD门输出端允许多个门并联，构成开关电路以操控外部器件运行。它适用于需输出高、低电平的多种场景，例如数字信号的放大、隔离、反相以及驱动等。
三、漏极开路的与非门

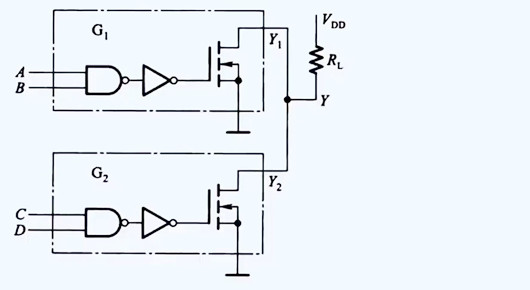

在CMOS门电路中，漏极开路设计指的是输出电路仅配置NMOS管，且漏极常规连接VDD（中间含上拉电阻Rp）。将OD门输出端直接相连，能够达成OD门间的与运算。具体连接示意图如下：

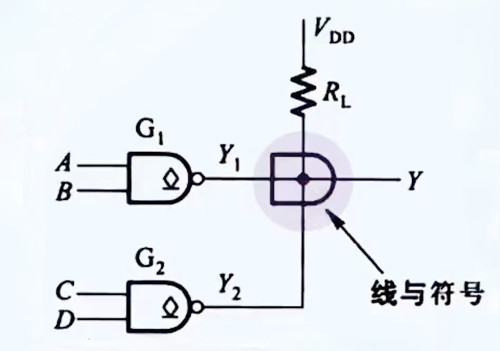

采用漏极开路的与非逻辑符号图可表示上述连接关系：
四、OD门的重要作用
实现线与，规避大电流：在特定电路连接方式下，OD门能实现线与功能，同时有效防止大电流产生，保障电路稳定运行。
电平变换：具备输出电平变换能力，即实现逻辑非功能。需注意的是，无论输出高低电平，电流流向均为流入。
驱动大电流负载：OD门能够驱动对电流需求较大的负载，拓宽其应用场景。
