在电子技术的广阔领域中，无需借助外部激励信号，便能自主产生输出信号的电路，被定义为信号发生电路或波形振荡器。其中，能够输出正弦波信号的电路，以其独特的功能和广泛应用，被特别称作正弦波发生电路，也常被称为正弦波振荡器。
正弦波发生电路凭借其独特的构造，实现了在放大电路基础上引入正反馈机制，进而具备了产生正弦波输出的能力。作为各类波形发生器和信号源的核心组件，正弦波发生电路的性能和稳定性对于整个电子系统的工作状态起着至关重要的作用。
从结构组成来看，正弦波发生电路涵盖了多个关键部分，包括放大电路、正反馈网络、选频网络以及稳幅电路。放大电路作为核心动力源，负责对输入信号进行放大处理；正反馈网络则确保信号在电路中持续循环并不断强化；选频网络能够精准地筛选出特定频率的信号，确保输出信号的纯净性；而稳幅电路则负责维持输出信号的幅度稳定，避免因信号过强或过弱而影响电路的正常工作。
在工作原理上，正弦波发生电路展现出了精妙的闭环反馈机制。该电路实际上是一种负反馈闭环系统，反馈网络巧妙地将部分输出信号回馈至放大器的输入端。由于反馈网络具备类似于谐振回路的特性，通过精准调节反馈信号的相位与幅度，能够对系统的振荡频率和幅度进行有效的控制。当反馈信号与输入信号之间的位相差达到180度，并且增益刚好达到单位增益时，系统便会产生自激振荡现象，从而输出稳定且纯净的正弦波信号。
接下来，我们以经典的RC正弦波振荡电路为例，

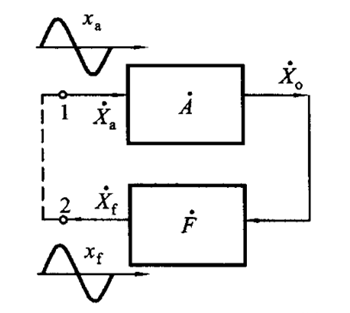

深入剖析其工作原理。RC正弦波振荡电路由放大电路与反馈电路紧密连接而成，形成一个闭合的信号回路，其中放大电路的输出即为整个电路的最终输出信号。
深入剖析其工作原理。RC正弦波振荡电路由放大电路与反馈电路紧密连接而成，形成一个闭合的信号回路，其中放大电路的输出即为整个电路的最终输出信号。
在电路设计中，通常要求在放大电路与反馈回路中，经过一个完整的回路放大后，增益要大于1，同时具备一定的延时特性。增益大于1的设计，使得外部的微小扰动或者电路自身初始的不稳定信号能够得到有效放大，从而形成初始的激励信号。而延时特性则导致信号在绕环路一周后相位发生变化。
当满足延时整数倍周期的信号再次回到放大电路的输入端时，相位相同的信号会得到正反馈，这一过程充分体现了电路对频率的选择性作用，也即选频网络的核心功能。通过不断地循环放大和反馈，特定频率的信号幅值会逐渐增大，最终达到稳定状态，从而实现电路的自行振荡功能。

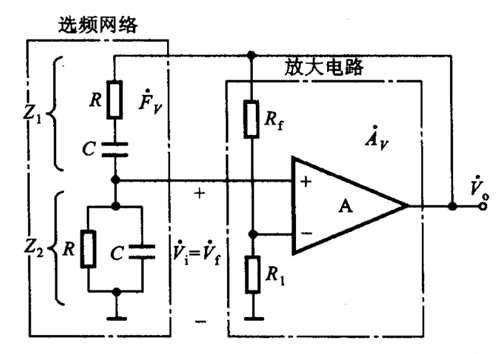

在RC正弦波振荡电路的具体构造中，左侧的RC电路在充放电过程中产生延时，巧妙地构成了选频网络；而右侧的放大器则被精心设计为同相比例放大电路，两者协同工作，共同确保了正弦波信号的稳定产生与输出。
