寄生参数的深度剖析
一、寄生参数的内涵
寄生参数是在构建模型或系统时引入的附加参数，用于更精准地描述模型或系统的行为。虽与主要参数关联性较弱，但对性能有不可忽视的影响。在电路领域，寄生参数的产生与设计、制造和布局等诸多环节紧密相连，对电路性能的发挥起着关键作用，因而成为电路设计与仿真过程中必须考量的因素。
二、MOS 管寄生参数的种类及其影响
MOS 管寄生参数是集成电路设计中除基本电气特性外的额外参数，源于制造工艺、封装形式及电路布局等多方面因素。深入探究 MOS 管寄生参数，可发现其包含以下几种典型类型：
（一）输入电容 Cgs
即栅极与源极间电容。当栅极信号波动时，因这二者间存在电容，易引发电压延迟和相位延迟问题。在高频电路设计语境下，精确构建输入电容模型至关重要，关乎电路性能的稳定性与可靠性。通过严谨的数学建模和仿真分析，可对输入电容的影响进行量化评估，从而采取针对性措施予以优化。
（二）输出电容 Cgd
指向漏极与栅极间电容。MOS 管运作过程中，该电容的存在致使输出电压变化延迟及相位延迟。对于高速数字电路而言，输出电容模型的精准度直接关系到电路能否稳定、可靠运行。借助先进的测试手段和建模技术，能够获取高精度的输出电容模型，为电路设计提供有力支撑。
（三）反向传输电容 Cgb
为栅极与衬底（或基极）间电容。在 MOS 管工作时，它会导致电流反向传输及漏电流攀升。于低功耗电路设计中，准确建立反向传输电容模型是保障电路低功耗与高性能表现的关键所在。通过对反向传输电容的细致分析和建模，可优化电路的功耗特性，延长电池供电设备的续航时间。
（四）漏极电导 Gds
描述漏极电流与漏极电压间关系。MOS 管工作过程中，漏极电流与电压的内在联系使得漏极电流呈现非线性增长，漏极电压也随之非线性变化。在模拟电路设计领域，构建精准的漏极电导模型对于确保电路的线性与稳定特性意义重大。运用非线性电路分析方法和建模技术，可对漏极电导的影响进行有效补偿，提升模拟电路的性能。
（五）栅极电导 Ggs
反映栅极电流与栅极电压间关系。在 MOS 管工作状态下，栅极电流与电压间的关系导致栅极电流非线性上升，栅极电压亦呈现非线性波动。对于模拟电路设计来说，精确的栅极电导模型是保障电路线性与稳定性的必备条件。借助微分方程建模和电路仿真技术，能够深入揭示栅极电导对电路性能的影响机制，进而采取优化措施。

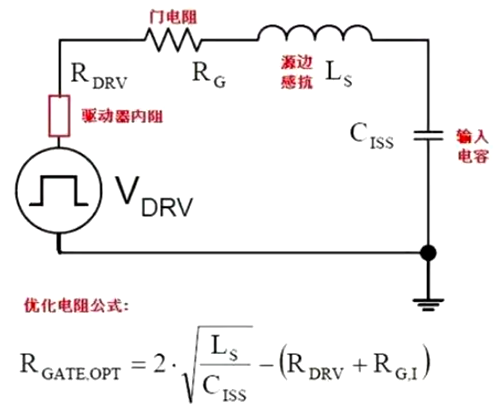

除上述寄生参数外，源边感抗与漏极感抗也不容小觑。源边感抗主要来自晶圆 DIE 和封装间 Bonding 线的感抗，以及源边引脚至地的 PCB 走线感抗；漏极感抗则由内部封装电感及连接电感构成。
这些感抗因素在特定电路条件下，会对信号传输的完整性和电路的动态响应产生显著影响。
这些感抗因素在特定电路条件下，会对信号传输的完整性和电路的动态响应产生显著影响。
三、MOS 管寄生参数对电路性能的多维度影响
Cgs：在高频电路设计中，若忽视 Cgs的影响，易引发信号传输延迟、反射等问题，降低电路的带宽和稳定性。例如，在射频放大器设计中，过大的 Cgs可能使放大器的高频增益下降，甚至出现振荡现象。通过采用共源共栅等电路拓扑结构，可有效减小 Cgs对电路性能的不利影响，提升高频电路的稳定性和可靠性。
Cgd：对于高速数字电路，Cgd是导致数字信号边沿失真、传输延迟的关键因素之一。在高速信号传输过程中，Cgd会使信号的上升时间和下降时间延长，降低数字电路的开关速度和数据传输速率。通过优化 MOS 管的版图设计，减小栅极与漏极间的耦合面积，可降低 Cgd的值，进而提升数字电路的性能表现。
Cgb：在低功耗电路设计场景下，Cgb引起的电流反向传输和漏电流增加会显著提升电路的静态功耗和动态功耗。以微控制器（MCU）的待机模式为例，过大的 C
gb可能使 MCU 的待机功耗超标，缩短电池寿命。通过优化半导体制造工艺，降低衬底的掺杂浓度，可减小 Cgb的影响，实现低功耗电路设计目标。
Gds和 Ggs：在模拟电路设计领域，Gds和 Ggs的非线性特性会破坏电路的线性传输特性，导致信号失真、增益波动等问题。例如，在模拟滤波器设计中，若不考虑 Gds和 Ggs的影响，会使滤波器的幅频特性和相频特性偏离设计预期，影响信号的滤波效果。通过采用线性化设计技术，如源极负反馈等，可抑制 Gds和 Ggs的非线性影响，提高模拟电路的线性和稳定性。
四、过孔寄生参数及其量化计算
在高速数字电路设计领域，过孔作为连接各层印制导线的关键结构，除了实现电气连接功能外，还会产生寄生电容和寄生电感。这些寄生参数在高频信号传输过程中，会对信号完整性造成严重破坏，如引发信号反射、串扰等问题。
寄生电容的计算公式为 C=1.41∈TD1/（D2-D1），其中，C 表示过孔寄生电容，ε 为 PCB 板基材的介电常数，T 是 PCB 板厚度，D1是过孔焊盘直径，D2是过孔在铺地层上的隔离孔直径。寄生电感的计算公式为 L=5.08h[ln(4h/d)+1]，其中，L 是过孔寄生电感，h 为过孔长度，d 是中心钻孔直径。借助这些公式，可在电路设计前期对过孔寄生参数进行初步估算，为优化 PCB 布局布线提供理论依据。
五、寄生参数提取的标准化流程
在大规模集成电路设计中，寄生参数提取是确保电路设计精度的关键环节，其标准化流程如下：
（一）布局布线
依据工艺特性及参数要求，开展布局布线工作。这一阶段需综合考虑电路的电气性能、布线密度、信号完整性等多方面因素，为后续版图设计和寄生参数提取奠定基础。通过运用先进的电子设计自动化（EDA）工具，结合设计团队丰富的实践经验，可实现高效、合理的布局布线方案。
（二）版图设计
基于布局布线结果，进行版图信息文件的设计。版图设计需严格遵循工艺设计规则，确保电路在半导体制造过程中的可行性。同时，要充分考虑寄生参数的影响，通过优化版图的几何形状、布线宽度、间距等参数，降低寄生参数对电路性能的不利影响。版图设计的质量直接关系到寄生参数提取的准确性和电路的最终性能表现。
（三）参数提取
运用计算机辅助设计（CAD）工具，对版图进行寄生参数提取。CAD 工具通过复杂的算法和模型，对版图中的各种几何结构和物理特性进行分析，提取出线上电阻、电容以及寄生电阻电容等寄生参数，并生成网表文件。这些网表文件可用于布局与原理图（LVS）检查，验证版图与原理图的一致性；也可用于后仿真，将寄生参数纳入电路仿真模型中，更准确地评估电路的实际性能。通过与电路设计工程师的紧密协作，对提取的寄生参数进行验证和优化，可不断提升寄生参数提取的精度和可靠性，助力集成电路设计性能的持续提升。
