一、N沟道MOS管符号及应用场景

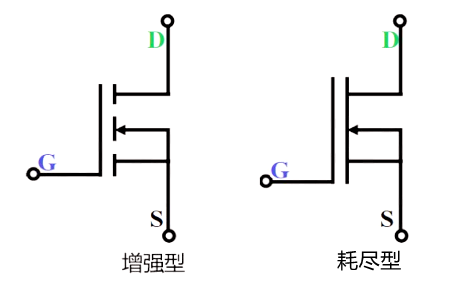

N沟道MOS管（NMOS），用以下符号表示，
在大功率设备领域应用广泛，涵盖电机驱动、开关电源以及逆变器等，其核心优势在于基于电压型驱动方式，即以小电压调控大电压，操作便捷性显著。
在大功率设备领域应用广泛，涵盖电机驱动、开关电源以及逆变器等，其核心优势在于基于电压型驱动方式，即以小电压调控大电压，操作便捷性显著。
二、MOS管工作原理剖析
MOS管工作效能取决于MOS电容，该电容位于源极与漏极间氧化层下方的半导体表面，通过施加正负栅极电压，可实现表面从p型到n型的反转。
MOS管关键原理在于调控源极与漏极间电压电流，其运作类似开关，功能基于MOS电容，后者堪称MOS管核心部件。

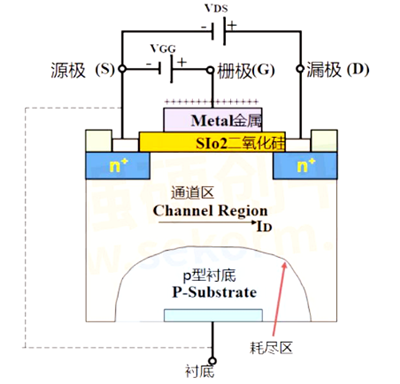

当漏源电压（VDS）接入，正电压施加于漏极、负电压作用于源极时，漏极的pn结呈反向偏置，源极的pn结呈正向偏置，此时漏源间无电流流通。
若在栅极端子施加正电压（VGG），因静电引力，p衬底中的少数载流子——电子，会在栅极触点聚集，于两个n+区域间形成导电桥。
栅极触点自由电子聚集量受施加正电压强度影响，电压越高，聚集电子越多，n沟道越宽，电导率提升，漏极电流（ID）随之开启。
无电压施加于栅极时，除少数载流子产生的微量电流外，基本无电流流动。MOS管开始导通的最低电压即阈值电压。

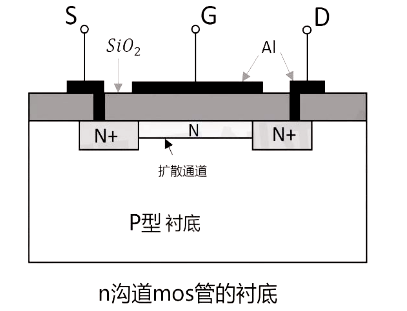

以n沟道MOS管为例，选取轻掺杂p型衬底，扩散两个重掺杂n型区作源极、漏极，两n+区间经扩散形成n沟道，连通漏源。
在整体表面生长一层薄二氧化硅（SiO2），开设孔洞以构建漏极、源极的欧姆接触。覆盖铝导电层贯穿整个通道，在SiO2层上从源极延展至漏极形成栅极，SiO2衬底连接公共或接地端子。
得益于结构优势，MOS管芯片面积远小于BJT，仅为双极结型晶体管占用率的5%，极大节省空间。
三、N沟道MOS管（耗尽型）工作原理解读

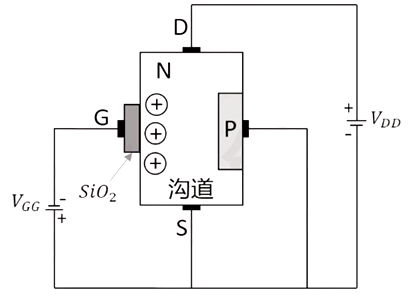

在栅极与沟道间无pn结的前提下，扩散沟道n（两n+区间）、绝缘介质SiO2及栅极铝金属层构成平行板电容器。
欲使NMOS耗尽模式运行，栅极需为负电位，漏极为正电位。
无电压施加于栅源间时，漏源电压作用下有部分电流流通。对VGG施加负电压，少数载流子空穴受吸引在SiO2层附近聚集，多数载流子电子被排斥。
无电压施加于栅源间时，漏源电压作用下有部分电流流通。对VGG施加负电压，少数载流子空穴受吸引在SiO2层附近聚集，多数载流子电子被排斥。
当VGG负电位达一定值，漏极电流ID源源不断从源极流向漏极。进一步增大负电位，电子耗尽，ID减小，VGG越负，ID越小。靠近漏极的通道较源极消耗更甚，致使电流减弱。
四、N沟道MOS管（增强型）工作原理探究

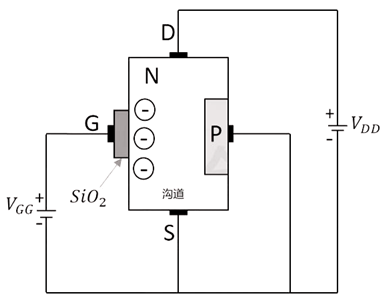

改变电压VGG极性，MOS管可切换至增强模式。以栅源电压VGG为正的MOS管为例，无电压施加时，漏源电压作用下仍有电流流通。施加正电压于VGG，少数载流子空穴遭排斥，多数载流子电子被吸引至SiO2层。
VGG正电位下，漏极电流ID源极至漏极畅通无阻。提升正电位，源极电子流受推动，ID增大，VGG越正，ID越大。因电子流增强，电流得以放大，故称增强模式MOS管。
五、NMOS工作条件全析
导通条件：NMOS导通需满足栅极电压（Vg）高于源极电压（Vs），且压差（Vgs）超越阈值电压（Vgs（th））。即Vg-Vs＞Vgs（th）时，栅极下方形成反型层（n型沟道），源漏导通。
导通特性：导通瞬间，NMOS犹如闭合开关，压降趋近于0，但存在内阻RDSon。值得注意的是，GS极间等效电容，唯有电容充满电，MOS才能导通。多数MOS管DS极间内置肖特基二极管，旨在提升性能。
截止条件：让NMOS截止（断开），只需撤去栅极电压。但要关注GS间电容放电问题，需并联电阻实现放电。
