一、PMOS电流流向
PMOS中，电流从源极（S）流向漏极（D），其导电沟道由带正电的空穴构成。当栅极（G）相对源极（S）呈负电压时，会吸引沟道中的空穴向漏极（D）移动，从而形成从源极到漏极的电流。

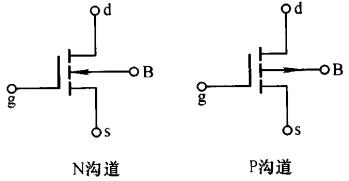

二、各极作用及原理
（一）D极（漏极）
作用：作为电流流出端。
原理：在PMOS工作时，电流从源极流向漏极。由于PMOS以空穴为主要载流子，电流方向与电子流动方向相反。漏极通常连接较低电位（如接地或负电源），以便电流从源极流向漏极。
（二）S极（源极）
作用：电流流入端。
原理：源极一般连接较高电位（如正电源），为空穴提供源。PMOS的开关状态主要取决于源极与栅极之间的电压差。当源极电位高于栅极电位时，PMOS导通；反之，当源极与栅极电位差不足时，PMOS关断。
（三）G极（栅极）
作用：控制PMOS开关状态。
原理：栅极控制沟道形成。栅极电压相对于源极电压的变化决定PMOS是否导通：
导通状态：栅极电压低于源极电压（一般低于阈值电压Vth），PMOS导通，空穴在源极和漏极间形成沟道，电流得以通过。
关断状态：栅极电压高于或等于源极电压，沟道关闭，PMOS处于关断状态，电流无法通过。
三、PMOS工作区域
截止区：当Vgs>Vth时，PMOS处于关断状态，此时无导电沟道形成，漏极电流Id=0。
线性区：当Vgs<Vth且Vds<Vgs-Vth时，PMOS导通，漏极电流Id与漏源电压Vds成正比。
饱和区：当Vgs<Vth且Vds>Vgs-Vth时，PMOS导通，此时漏极电流Id主要受栅源电压Vgs控制，与漏源电压Vds关系不大。
四、NMOS和PMOS工作区域判断
方法一：对NMOS和PMOS分别进行讨论，注意在PMOS中，相关电压值多为负数。
方法二：利用绝对值进行判断，比较各电压与阈值电压的大小关系，进而确定工作区域。
