一、光耦概述
光电耦合元件，简称光耦，是一种以光为媒介传输电信号的装置，其关键功能在于平时能有效维持电信号输入与输出之间的良好隔离，在需要时又能使电信号以光的形式穿透隔离层，实现信号的传递。

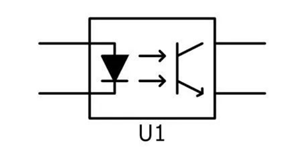

在电子电路中，光耦通常用字母O或U来表示，具有独特的电路符号。

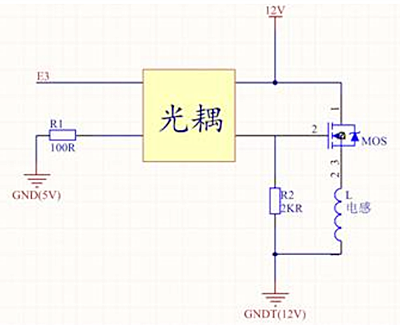

光耦在开关电源电压反馈隔离、电路隔离控制等诸多场景中应用广泛，是电子电路中不可或缺的重要元件。
二、光耦主要参数详解
反向电流IR：当在被测管两端施加规定的反向工作电压VR时，流经二极管的电流即为反向电流IR。
反向击穿电压VBR：当被测管通过的反向电流IR达到规定值时，其两极间所产生的电压降就是反向击穿电压VBR。
正向压降VF：当二极管通过规定值的正向电流时，正负极之间所产生的电压降称为正向压降VF。
正向电流IF：在给被测管两端施加一定正向电压的条件下，流经二极管的电流即为正向电流IF。
电流传输比CTR：在输出管工作电压为规定值的前提下，输出电流与发光二极管正向电流之比定义为电流传输比CTR，它是衡量光耦合器传输效率的关键指标。
脉冲上升时间tr与下降时间tf：在规定的条件下，向光耦合器的发光二极管输入规定电流IFP的脉冲波，输出端相应地输出脉冲波。输出脉冲前沿幅度从10%上升至90%所需的时间为脉冲上升时间tr；输出脉冲后沿幅度从90%下降至10%所需的时间为脉冲下降时间tf，这两个参数直观地反映了光耦合器的响应速度。
隔离电压Vio：即光耦合器输入端与输出端之间的绝缘耐压值，体现了光耦合器的电气隔离能力。
隔离电容Cio与隔离电阻Rio：分别代表光耦合器件输入端与输出端之间的电容值和绝缘电阻值，对光耦合器的抗干扰性能和稳定性有着至关重要的影响。
此外，在传输数字信号时，还需关注光耦的上升时间、下降时间、延迟时间和存储时间等参数。
