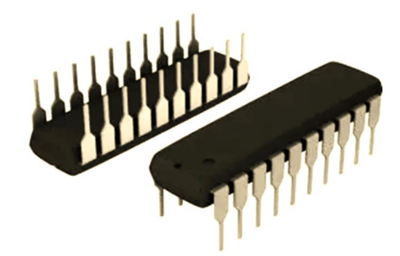

一、DIP封装概述
DIP（DualIn-linePackage）封装，即双列直插式封装，凭借其技术成熟度与可靠性，在电子元器件封装领域占据重要地位。在PCB（印刷电路板）板子的穿孔焊接过程中，DIP封装展现出极高的适用性。从封装材料上看，既有成本效益显著的塑料材质，又有性能卓越的陶瓷材质可供选择。
DIP封装也被称为双列直插式封装技术，它将集成电路芯片置于双列直插式的封装架构中。在中小规模集成电路领域，DIP封装几乎是行业标配，其引脚数通常不超过100。具体而言，DIP封装的CPU芯片具备两排引脚，与DIP结构的芯片插座相适配，能够精准插入其中。
除此之外，DIP封装的芯片还能直接插入具备相同焊孔数和几何排列的电路板上进行焊接作业。然而，需注意的是，在将DIP封装的芯片从芯片插座上插拔时，操作人员务必小心谨慎，避免因不当操作而损坏管脚，影响芯片的正常使用。
从结构形式来看，DIP封装呈现出多样化。多层陶瓷双列直插式DIP封装，凭借其多层陶瓷结构，为芯片提供了优异的保护性能和电气性能；单层陶瓷双列直插式DIP封装则以简洁的单层陶瓷架构，在特定应用场景中发挥着重要作用；而引线框架式DIP封装更是包含多种细分类型，如玻璃陶瓷封接式DIP封装，通过玻璃陶瓷封接技术，实现了芯片与外界的有效隔离；塑料包封结构式DIP封装，借助塑料材料的优良成型性和绝缘性，降低了封装成本；陶瓷低熔玻璃封装式DIP封装，则利用低熔玻璃在陶瓷上的封装特性，为芯片营造出稳定的运行环境。
DIP封装具有以下特点：其一，在PCB上进行穿孔焊接时，操作流程简便易行，技术人员能够快速熟练地完成焊接任务；其二，芯片面积与封装面积之间的比值相对较大，这意味着与同类型芯片相比，DIP封装的芯片在体积上会偏大一些。
作为最普及的插装型封装技术，DIP封装在众多电子领域有着广泛的应用。无论是标准逻辑IC，还是存储器以及微机电路，都能见到DIP封装的身影。在计算机发展史上，早期的4004、8008、8086、8088等CPU均采用了DIP封装方式。通过芯片上的两排引脚，这些CPU能够轻松地插入到主板上的插槽中，或者直接焊接在主板上，与主板其他元件协同工作，为计算机系统的运行提供核心动力。
常见的DIP封装规格以DIP（双列直插式）为主，例如DIP8、DIP16等型号。在尺寸范围上，宽度大约在6.35mm至30.48mm之间，长度则在19.05mm至101.6mm之间。
二、SOP封装概述

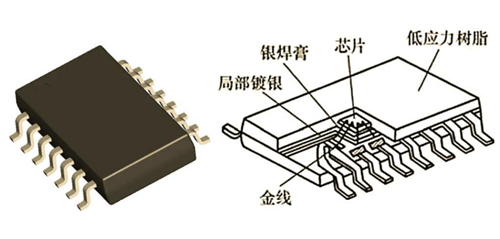

SOP（SmallOutlinePackage）封装，即小外形封装，它是基于DIP封装技术的进一步发展与创新，其在引线间距和封装尺寸上进行了优化缩小，形成了更为紧凑的封装形态。常见的SOP封装标准有SOP-8、SOP-16等，其中数字用于标识引脚数量。
SOP封装属于常见的表面贴装型封装技术范畴。与DIP封装不同，SOP封装的引脚从封装两侧呈海鸥翼状（L字形）引出，这样的设计有助于芯片在电路板上的稳定贴装。从材料方面考虑，塑料和陶瓷是SOP封装常用的两种材质。随着技术的演进，SOP封装衍生出了众多变种，如SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）以及SOT（小外形晶体管）、SOIC（小外形集成电路）等，这些不同类型的封装在各自特定的应用场景中发挥着独特的作用。
SOP封装具有鲜明的特点。其一，在封装芯片的周围设计了众多引脚，这不仅提高了芯片与外界的电气连接效率，还使得封装操作更加便捷；其二，SOP封装的可靠性较高，在各种复杂的工作环境下，能够保持稳定的性能表现，因此成为目前电子封装领域的主流方式之一，且属于真正意义上的系统级封装。
在实际应用中，SOP封装广泛应用于存储器类型的IC，以及一些对封装尺寸和性能有较高要求的电子元件中。常见的SOP封装规格包括SOP/SOIC（小外形封装），例如SOP8、SOIC14等型号。其尺寸范围（mm）为：宽度在3.9mm至12.7mm之间，长度在4.9mm至101.6mm之间。
三、DIP封装与SOP封装的对比
尺寸与空间占用：SOP封装在尺寸上明显小于DIP封装，其紧凑的设计使得在相同空间内能够容纳更多的电子元件，因此在现代电子设备小型化的发展趋势下，SOP封装更具优势，能够满足设备对于空间利用效率的严格要求。
引脚数量与排列：SOP封装能够容纳更多的引脚，并且引脚排列呈现出高度紧凑的状态，这有利于实现芯片与外部电路之间复杂的电气连接，提升芯片的功能集成度。相较之下，DIP封装的引脚数量相对较少，引脚排列也较为分散，这在一定程度上限制了其在高密度电路设计中的应用。
安装方式：DIP封装主要采用直插安装的方式，需要在PCB上预先设计好插孔，然后将芯片引脚插入插孔并进行焊接。这种方式虽然操作相对简单，但在高密度电路板布局中，可能会占用较多的板上空间，且组装效率相对较低。而SOP封装采用表面贴装的方式，直接将芯片贴装在PCB表面，通过回流焊等工艺进行焊接。这种安装方式有助于提高电路板的空间利用率，同时也大大提升了电子设备的组装效率，降低了生产成本。
成本与复杂性：DIP封装由于技术成熟度高、生产工艺相对简单，因此其封装成本较低，在一些成本敏感型的应用场景中，如基础电子设备的生产制造等，具有较高的性价比。然而，SOP封装由于在封装结构设计、引线工艺以及材料等方面较为复杂，导致其封装成本相对较高。但与此同时，SOP封装能够提供更优的性能和可靠性，尤其是在高频、高速信号处理以及高密度电路集成等应用领域，其优势得以凸显，能够满足现代电子设备对于高性能、高可靠性的需求。
应用领域：DIP封装凭借其成本优势和兼容性，常被应用于一些传统的、对尺寸要求相对宽松的电子设备中，如基础的测量仪器、简单的控制电路等。而SOP封装则凭借其小型化、高性能以及高可靠的特性，在现代消费电子领域，如智能手机、平板电脑、笔记本电脑等；通信设备领域，如基站、路由器等；以及计算机领域，如高性能显卡、内存条等，得到了广泛的应用，成为推动电子设备技术发展的重要封装技术之一。
