一、低通滤波电路概述
低通滤波电路是一种用于信号处理的重要电路，其核心功能是使低频信号能够以较小的损失传输至输出端，同时有效地抑制高频信号。低通滤波（Low-passfilter）是一种特定的过滤机制，遵循的基本规则是允许低频信号正常通过，而对于超过设定临界值的高频信号则予以阻隔或使其强度减弱。
低通滤波电路的典型构成较为简洁，主要由一个电容（C）和一个电阻（R）组成。通过对电容和电阻数值的合理调整，可以实现对不同截止频率的精准控制。
在实际的信号传输过程中，常会遭遇噪声干扰，或输入信号中夹杂着一些不必要的频率成分。此时，低通滤波电路便能发挥关键作用，高效地去除这些噪声或杂波，从而提升信号的质量和纯净度。基于这一特性，低通滤波电路被广泛应用于众多领域，如音频放大器、音响设备、通信系统等，为高质量的信号传输和处理提供有力保障。
二、RC低通滤波电路工作原理

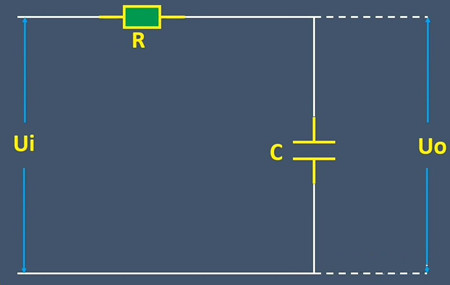

在RC低通滤波电路中，输入信号以及可能存在的噪声首先要经过串联在电路中的电阻，随后再通过连接至地的电容。

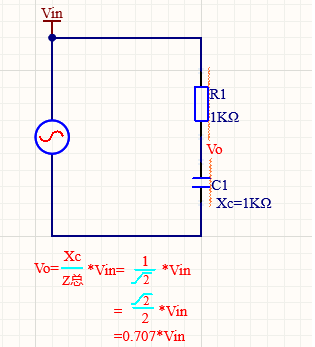

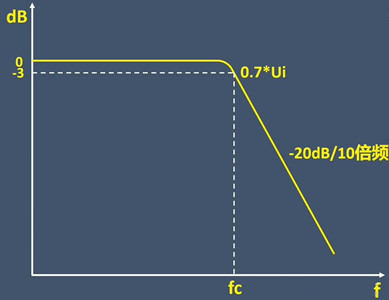

截止频率是RC滤波器的一个关键参数。当输入端信号和噪声的频率达到某一特定值时，输出端的信号或噪声电压会降至输入电压的70%。这一频率点即为截止频率，也对应着信号衰减为原来0.7倍或衰减3dB的信号频率。小于截止频率时，信号基本不会发生明显衰减；而大于截止频率时，信号每增长10倍，衰减程度则会增加10倍，呈现出-20dB/十倍频的衰减特性。
若需增大RC低通滤波器的电阻或电容值，可使截止频率降低，进而能够过滤掉更低频率的噪声。相反，减小电阻或电容值，则可提高截止频率，允许更多低频噪声通过。截止频率的计算公式为f=1/(2πRC)，其中电阻R越大，截止频率越低；电容C越大，截止频率同样越低。
RC滤波器因其简洁的结构和良好的性能，适用于小电流电源滤波场景，通常电流不超过十几毫安。然而，若在滤波电源电路上的电流过大，可能会导致压降问题显著，从而无法满足负载芯片的最低电压要求，因此在实际应用中需要合理选择参数以避免此类问题。
三、RC低通滤波电路设计示例
当需要设计一个截止频率为21KHz的RC低通滤波电路时，依据公式f=1/(2πRC)进行参数计算。假设设定电容C为10nF，代入公式后可求得电阻R的值为750Ω。在此需注意，RC低通滤波电路中电阻的选择不宜过大，通常电容C为纳米法拉级（nF），电阻R则在几百欧姆的量级，以确保电路的性能和稳定性。
RC低通滤波(积分)
