一、场效应管的控制特性
场效应管是一种电压控制型器件，其核心在于通过栅源电压（VGS）来调控漏极电流（ID）。这一特性赋予了场效应管诸多优势，使其在电子电路中广泛应用。
高输入阻抗与低输出阻抗 ：场效应管的输入端几乎不需要电流，因此具有高输入阻抗，这使得它在信号源与后续电路之间能够实现良好的隔离，避免对信号源造成过大的负载影响。而其低输出阻抗特性，则有利于将信号高效地传输给负载，确保信号的完整性与稳定性。
快速开关速度 ：场效应管能够在极短的时间内完成导通与截止状态的切换，这一快速开关特性使其在数字电路中可作为高速开关元件使用，实现对信号的快速通断控制，在脉冲信号处理、电源管理等场景中发挥着关键作用。
大电压 / 电流能力 ：场效应管具备承受较高电压和较大电流的能力，这使得它能够适用于多种高功率应用场景，如电力电子变换、电机驱动等领域，能够有效地处理和传输较大的电能，满足不同功率等级电路的需求。
二、场效应管的工作原理

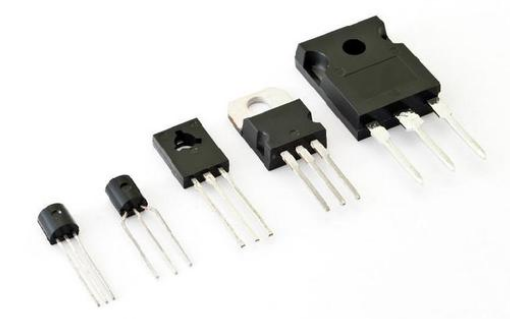

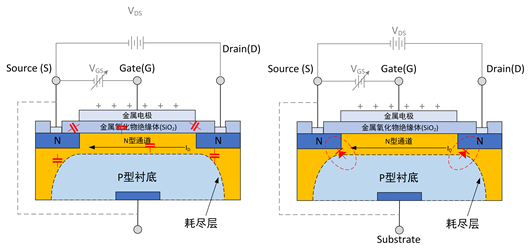

作为输入电阻很高的半导体器件，场效应管利用输入电压控制输出电流，在工作过程中主要依靠一种载流子进行导电，即 “多数载流子”，因此又被称为 “单极型晶体管”。其代表性的 MOS 管，通过控制栅极电压来掌控电流在源极和漏极之间的流通。
导通状态 ：当栅极电压超过阈值电压时，源极和漏极之间形成导电沟道，MOS 场效应管进入导通状态，电流可以在两者之间自由流动，此时相当于电路被接通，信号得以传输与处理。
截止状态 ：当栅极电压低于阈值电压时，导电沟道消失，MOS 场效应管处于截止状态，源极和漏极之间几乎没有电流通过，电路如同被切断一般，信号传输被阻断。这种基于电压控制的开关特性，使得 MOS 场效应管在数字电路与模拟电路中均能大显身手，实现对电路状态的精准控制，具有高精度、高灵活性和低功耗等优点。
三、场效应管的基本结构
场效应管主要由以下四个部分构成：
源极（Source） ：作为场效应管的输入端，负责向导电沟道提供载流子，是电流流入场效应管的起点，其电势相对较低，在电路中起到信号输入与为载流子供应的作用。
漏极（Drain） ：是场效应管的输出端，用于接收从源极流入并通过导电沟道传输过来的载流子，电势相对较高，通过收集载流子实现电流的输出，从而将信号传递给后续电路或负载。
栅极（Gate） ：作为控制端，栅极通过改变其电压来调节源极和漏极之间的导电沟道的宽度与存在与否。栅极电压的变化能够改变沟道中的电场分布，进而控制载流子的运动与电流的大小，是场效应管实现电压控制电流的核心部分。
体（Body） ：即场效应管的衬底，通常与源极连接，在电路中起到支撑与提供电位参考的作用，对场效应管的稳定运行和电气性能起到一定的保障作用。
四、场效应管的特点
场效应管是电压控制器件，通过栅源电压（UGS）精准调控漏极电流（ID），这一特性使其在电路设计中能够以较小的控制信号实现对较大负载电流的有效控制，简化了电路结构并提高了控制效率。
场效应管的输入端电流极小，输入电阻很大，这使得它在信号获取与传输过程中能够减小对信号源的负载效应，提高信号的保真度，尤其适用于高阻抗信号源的接口电路以及需要进行阻抗匹配的场合。
由于场效应管主要依靠多数载流子导电，其温度稳定性较好。温度变化对多数载流子浓度的影响相对较小，因此在不同温度环境下，场效应管的性能波动也较小，保证了电路的稳定运行，降低了因温度变化导致的电路故障风险。
与三极管组成的放大电路相比，场效应管组成的放大电路的电压放大系数相对较小。然而，在一些对电压放大系数要求不是特别高的应用场景中，场效应管的低噪声、高输入阻抗等优势往往更为突出，因此在特定的模拟信号处理电路中仍有广泛的应用价值。
场效应管的抗辐射能力强，这使得它在一些特殊的工作环境，如太空、高能物理实验等存在辐射的场景下，能够保持较好的性能，不易受到辐射的影响而发生性能退化或失效，为电子设备在恶劣环境下的可靠运行提供了保障。
场效应管内部不存在杂乱运动的少子扩散引起的散粒噪声，因此其噪声低。低噪声特性对于高保真信号处理、精密测量仪器等对信号纯净度要求极高的领域至关重要，能够有效提高信号的质量与可处理性，减少噪声对信号的干扰与掩盖，提升系统的整体性能。
