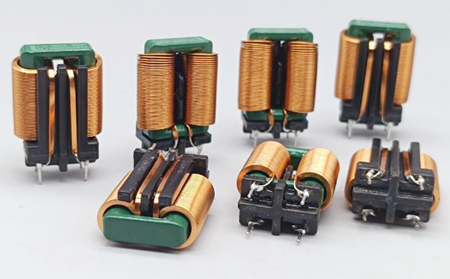

一、共模电感
共模电感的核心功能是抑制共模噪声，这种噪声表现为在两条信号线上同时出现相同幅度和相位的干扰信号。共模电感通过在信号线上串联电感器，利用其对共模噪声的高阻抗特性，有效降低噪声水平。
（一）结构特性
共模电感通常由两个相同规格的电感线圈组成，它们绕制在同一个磁芯上，且绕向相反。这种独特的结构设计使得
正常工作电流产生的磁场相互抵消，从而在不影响差模信号的前提下，对共模噪声形成显著的阻抗，达到抑制效果。
正常工作电流产生的磁场相互抵消，从而在不影响差模信号的前提下，对共模噪声形成显著的阻抗，达到抑制效果。
（二）频率响应特性
共模电感对共模噪声的抑制能力与工作频率密切相关。在低频段，共模电感表现出良好的抑制效果，能够有效衰减共模噪声。然而，随着频率升高，由于寄生电容的影响，其抑制效果会逐渐减弱。
（三）应用领域
共模电感广泛应用于多个领域，包括但不限于：
通信系统：在高速信号传输线路中，共模电感用于抑制电磁辐射，减少信号干扰，提升数据传输的可靠性和完整性。
开关电源：在AC/DC和DC/DC转换器中，共模电感用于滤除共模干扰，防止电磁干扰对电网和其他设备的污染。
PCB板卡设计：在复杂的电路板布局中，共模电感有助于降低电磁辐射，满足电磁兼容性（EMC）标准。

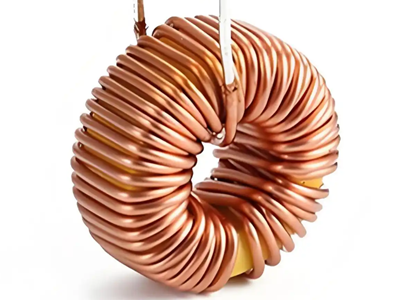

二、差模电感
差模电感主要用于抑制差模噪声，即两条信号线上幅度相同、相位相反的噪声。差模电感通过在每条信号线上分别串联电感器，利用电感对电流变化的阻碍作用，降低差模噪声。
（一）结构特性
差模电感通常由两个独立的电感线圈组成，它们分别绕制在不同的磁芯上，绕向相同。这种结构设计使得差模电感能够有效抑制差模噪声，同时对共模信号的影响较小。
（二）频率响应特性
与共模电感类似，差模电感在低频段对差模噪声的抑制效果较好。但在高频段，由于寄生电容的影响，其抑制效果同样会有所下降。
（三）应用领域
差模电感的应用领域包括：
电源系统：在电源线路中，差模电感用于滤除差模噪声，改善电源质量，特别是在大电流应用中表现出色。
信号传输：在模拟和数字信号传输线路中，差模电感有助于降低噪声干扰，提升信号的清晰度和稳定性。
工业自动化：在工业控制设备中，差模电感用于保护敏感电路免受电源线噪声的干扰。
三、共模电感与差模电感的区别
为了更好地理解和应用这两种电感，以下是它们的主要区别：
噪声抑制类型：
共模电感：专门用于抑制共模噪声，即在线路与地之间产生的干扰电流。
差模电感：主要用于抑制差模噪声，即在线路之间产生的干扰电流。
结构设计：
共模电感：由两个方向相反的线圈绕制在同一铁芯上，利用磁场相互抵消的原理对共模电流形成高阻抗。
差模电感：由单个线圈绕制在一个铁芯上，通过电感的自感作用对差模电流形成阻碍。
电流流向：
共模电感：允许电流在两个线圈中双向流动，适用于处理共模干扰。
差模电感：仅允许单向电流流动，适用于处理差模干扰。
应用场景：
共模电感：广泛应用于对电磁干扰敏感的场合，如高速信号传输、开关电源等。
差模电感：更适合大电流应用，如电源滤波、工业电源等。
磁芯材料：
共模电感：由于其绕组结构，通常使用高导铁氧体材料，这种材料具有良好的磁导率和低损耗特性，能够有效抑制共模噪声。
差模电感：在大电流应用中，差模电感需要处理较大的电流，因此通常采用金属粉心材料（如铁粉心），这种材料具有较高的饱和磁感应强度，能够在大电流下保持稳定的性能，同时成本相对较低。
信号处理方式：
共模电感：两个绕组分别接在零线和火线上，同时滤除共模信号。
差模电感：单个绕组接在零线和火线之间，主要用于滤除差模干扰。
信号特性：
共模信号：零线和火线上的两个完全相同的信号，通过耦合和地形成回路。
差模信号：与有用信号形成相同的回路，是电路中的主要信号传输方式。
磁芯饱和特性：
共模电感：由于两个线圈绕向相反，正常工作时磁场相互抵消，因此磁芯不易饱和。高导铁氧体材料是市场上的常用选择。
差模电感：单个线圈在大电流下容易导致磁芯饱和，因此金属粉心材料（尤其是价格较低的铁粉心）是更常见的选择。
