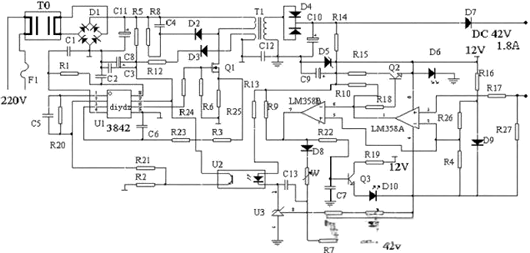

一、基于3842驱动场效应管与358双运放的三阶段充电电路
该电动车充电器电路巧妙融合3842驱动场效应管的单管开关电源架构与358双运放，实现精准的三阶段充电模式，满足电动车电池高效、安全充电需求。

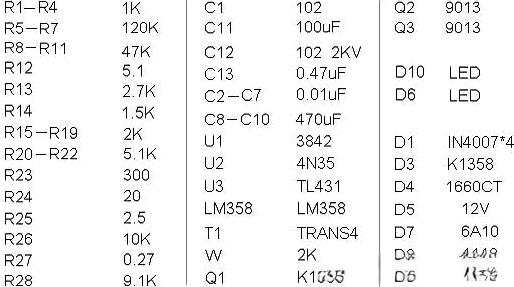

（一）电路核心元件及功能
交流输入与初步滤波：220V交流电经由T0双向滤波环节，有效抑制外界电磁干扰，保障后续电路稳定运行。随后，D1将交流电整流为脉动直流，再经C11滤波处理，输出约300V稳定直流电，为后续电路提供基础电源。

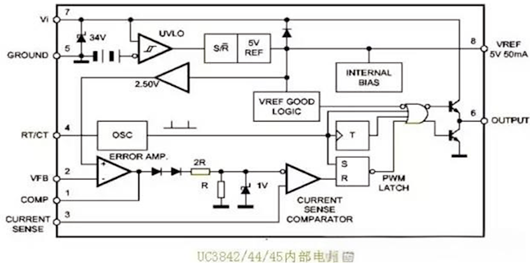

TL3842脉宽调制集成电路（U1）：作为电路核心，U1的5脚接电源负极，7脚接电源正极，6脚输出脉冲信号直接驱动场效应管Q1（K1358）。其3脚设置最大电流限制，通过调节R25（2.5欧姆）阻值，可灵活调整充电器最大电流。2脚作为电压反馈点，用于精准调控输出电压。4脚外接振荡电阻R1和振荡电容C1，构成振荡电路，确保脉宽调制信号稳定输出。
高频脉冲变压器（T1）：在电路中发挥关键作用，一是将高压脉冲降压为低压脉冲，适配后续电路及电池充电需求；二是实现高压隔离，保障使用安全；三是为UC3842提供稳定的工作电源。T1副线圈产生的感应电压经D3、R12为U1供电，确保核心控制元件稳定运行。
整流与滤波：D4（16A60V）作为高频整流管，与C10低压滤波电容协同工作，确保电路输出平稳直流。D5（12V稳压二极管）维持稳定电压输出，为后续控制电路提供稳定的电源基础。U3（TL431）作为精密基准电压源，与U2（光耦合器4N35）配合，实现自动电压调节功能，通过微调电阻W2，可精细化调整充电器输出电压，满足不同电池的充电需求。
指示与保护：D10为电源指示灯，D6为充电指示灯，直观反馈充电器工作状态。R27（0.1欧姆，5W）作为电流取样电阻，其阻值可调，用于设定充电器转浮充的拐点电流，范围在200-300mA之间，保障充电过程的精准控制与电池保护。
（二）电路工作流程
启动阶段：当C11上的300V电压经T1加载到场效应管Q1时，U1被启动并输出方波脉冲，驱动Q1工作，开启充电过程。
充电阶段：正常充电时，R27上的电压经R17加到LM358的第三脚，第一脚输出高电压。一方面迫使Q2导通，点亮D6充电指示灯；另一方面注入LM358的第六脚和第七脚，控制Q3的开关状态和D10电源指示灯的亮灭。当电池电压达到44.2V左右时，充电器进入恒压充电阶段，维持该电压并逐渐减小电流。当电流减小到200mA-300mA时，充电器进入涓流充电阶段，持续1-2小时后充电结束，完成三阶段充电过程，确保电池充分、安全充电。

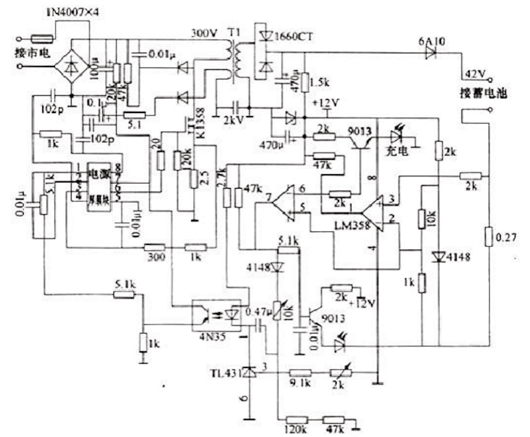

二、电动车充电器电路二（改进型）
该充电器电路原理图涵盖整流滤波、高压开关、电压变换、恒流、恒压及充电控制等关键部分，实现从220V市电到适配电动车电池的充电电压的高效转换。
（一）电路组成与功能
整流滤波：将输入的220V市电电压经整流滤波后转变为直流300V左右的电压，为后续电路提供稳定的高压直流电源。
高压开关与电压变换：通过开关管（受电源厚模块控制）的快速接通和关断，使300V直流电压变成受控制的交流电压。交流电压通过开关变压器耦合后，在其二次侧产生低压交流电，实现电压的高效变换。
整流输出与稳压反馈：低压交流电再通过二极管整流后输出直流充电电压。4N35光耦合器将二次电压波动信号反馈给电源厚模块，实现输出电压的稳定控制，确保充电过程的稳定与安全。
（二）电路优势
采用开关电源作为充电器，具备显著优势。其能够依据负载大小（即电池的充电需求），动态调整输出功率，实现能源的高效利用，保护电池并节约能源，提升电动车充电器的整体性能与可靠性。
