一、三极管开关电路
NPN型：当基极电压Ube低于开启电压Uon时，三极管处于断开状态；当Ube高于Uon时，三极管导通。通常情况下，若发射极Ue接地，只需将基极电压Ub控制在高于Uon水平，即可实现三极管的导通。
PNP型：发射结电压Ueb低于开启电压Uon时，三极管断开；Ueb高于Uon时，三极管导通。一般集电极Uc接地，要使三极管导通，需同时满足对发射极Ue和基极电压Ub的控制，使Ueb超过Uon。实际应用中，常将发射极Ue设为某一固定电压值，再通过调节基极电压Ub来控制三极管的导通与断开。
鉴于三极管的导通与否取决于基极与射极间的电压差，因此，为确保射极电压状态稳定，在使用时通常将NPN型三极管的射极接GND，PNP型三极管的射极接VCC。
以下是NPN和PNP三极管开关电路的常规接法示意图（此处省略图片，可根据文字描述自行绘制或查阅相关资料）：

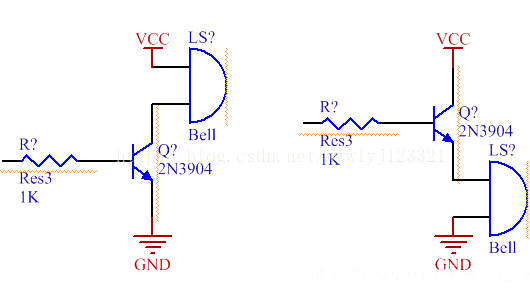

NPN型：左侧图为常见接线方式，射极接地，基极通过适当电阻连接控制信号，集电极接负载及电源。

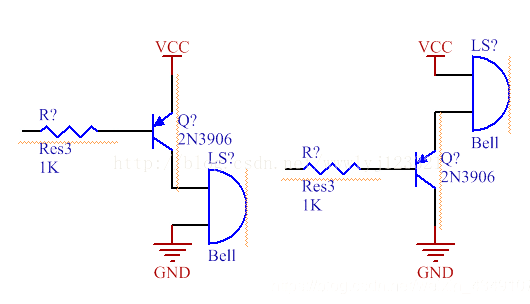

PNP型：左侧图为常规接线，射极接VCC，基极经电阻与控制信号相连，集电极接负载至地。
二、晶体管（MOS）开关电路

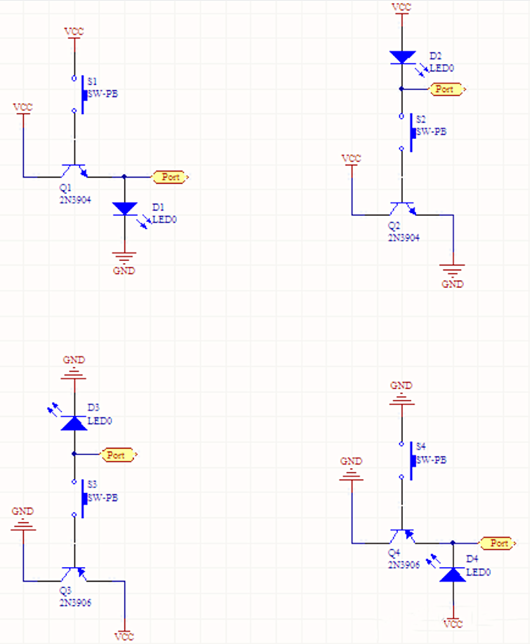

NMOS开关电路：存在两种典型连接方式，一种用于生成“低使能”波形，即开关按下时输出低电平；另一种用于生成“高使能”波形，开关按下时输出高电平。
PMOS（PNP）开关电路：与NMOS类似，PMOS也可构建两种开关电路，分别对应不同的使能电平输出。
在实际电路布局中，多个开关可共享同一电源和接地，且彼此间相互独立、互不影响。通常以LED灯亮作为按下或使能的状态指示。
