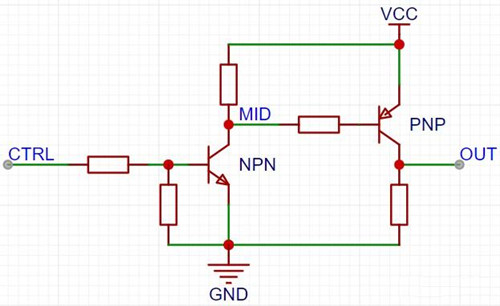

一、NPN+PNP开关电路分析

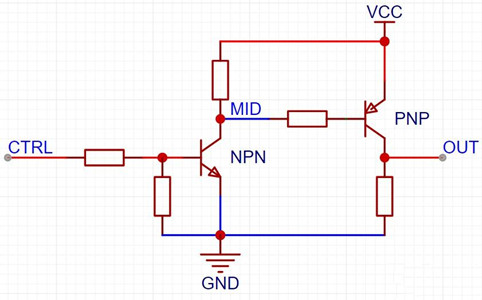

当控制信号（CTRL）处于低电平状态时
NPN型三极管因基极电压不足以使其导通，从而呈现截止状态。
MID点在上拉电阻的作用下，电位被拉高至VCC。
PNP型三极管此时基极与发射极间的电压不足以使其导通，故处于截止状态。
OUT点通过下拉电阻连接至GND，整体电位被拉低至GND水平。

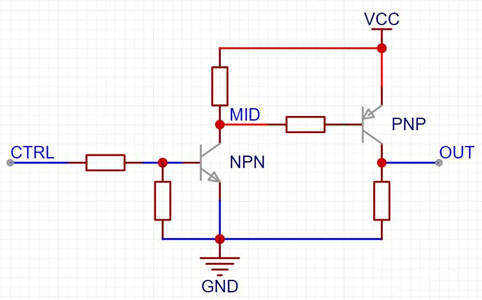

当控制信号（CTRL）处于高电平状态时
NPN型三极管的基极获得足够高的电压，满足导通条件而导通，其将MID点下拉至GND电位。
PNP型三极管因基极电位相对发射极电位降低，满足导通条件而导通，进而将OUT点上拉至VCC电位。
此种电路结构下，输入信号与输出信号呈现同相关系，即输入高电平，输出相应为高电平；输入低电平，输出对应为低电平。

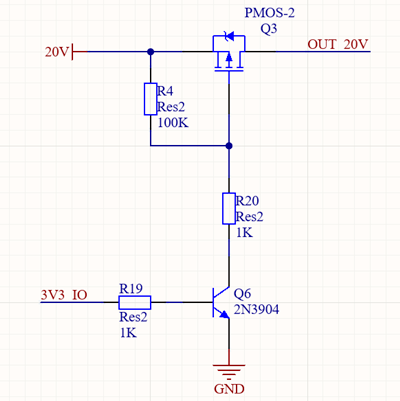

二、单片机小电压IO控制大电压应用
当单片机IO输出高电平时
三极管Q1在基极获得足够高的电压后导通，为GNDQ信号提供通路，使其传递至MOS管Q3的G极。此时，MOS管的Vgs电压为-20V，满足MOS管的导通条件，MOS管Q3导通，从而实现对大电压电路的控制。
当单片机IO输出低电平时
三极管Q1因基极电压不足而关闭，切断GNDQ信号通路。此时，20V信号能够传递至MOS管Q3的G极，导致MOS管的Vgs电压为0V，MOS管Q3关闭，大电压电路相应断开。
在设计与应用该电路时，需重点关注MOS管的Vgs耐压值。由于电路中Vgs可能达到-20V或0V，所选用的MOS管必须具备足够的Vgs耐压能力，以防止因超过耐压值而损坏MOS管，确保电路的稳定运行与器件的安全。
