    电源自动切换,MOS管切换电路图介绍

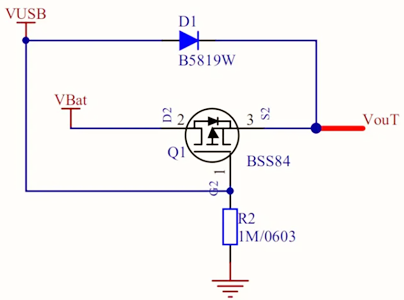

    一、5V电源与电池切换电路
    在5V电源与电池共存的电路系统中,运用PMOS管构建备用电源(电池)切换的经典电路具有重要意义。以下是该电路的关键要点与工作原理:
    MOS管切换电路图
    (一)关键要点
    PMOS管方向:在电路布局中,必须精准把控PMOS管的方向。其体二极管在电路导通过程中扮演关键角色,确保电流流向符合设计要求。
    体二极管功能:PMOS管的体二极管发挥着与常规二极管切换电路相类似的阻隔作用。当VUSB存在电压输出时,该体二极管可防止VUSB电压直接传导至电池端,有效保护电池免受不必要充电或放电的影响。
    适用范围:当前设计主要针对VUSB电压高于VBat的应用场景。一旦VBat减去VSO后的电压高于VUSB且超出PMOS管的开启电压Vgsth,无论VUSB是否正常供电,Q1都将处于导通状态,可能导致电路功能异常。
    (二)工作原理
    VUSB供电状态:当VUSB有电时,PMOS管的截止特性得以体现。尽管存在体二极管电流流通路径,但由于VUSB电压高于Vbat,使得PMOS管的Vgs电压低于开启电压Vgsth,体二极管处于截止状态。此时,负载设备主要由VUSB提供电力支持,确保系统在外部电源接入时优先使用VUSB电源。
    电池供电状态:一旦VUSB断电,PMOS管的|Vgs|电压超过Vgsth,PMOS管迅速导通,电路切换至电池供电模式,负载所需的电能由VBat提供,保障系统在失去外部电源后仍能稳定运行。

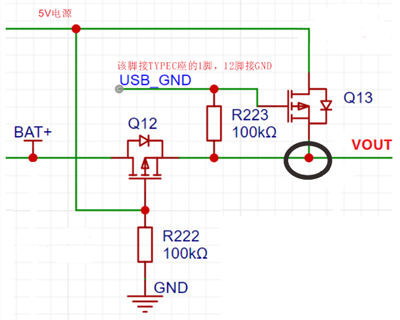

    二、MOS管经典电路一
    在传统的电源切换电路中,常利用MOS管替代常规二极管,以优化电路性能。
    MOS管切换电路图
    以下是该经典电路的工作原理及注意事项:
    (一)工作原理
    电源接入状态:当Type-C口接入5V电源(规格为5V/2A)时,输入的5V电压首先经Q13的内置二极管传输至后级电路。此时,Q13的G极通过USB_GND(连接至Type-C接口的1脚)接地。借助Type-C接头特性(1脚与12脚相连且接地),Q13得以导通,使得VOUT电压稳定接近5V。与此同时,Q12的G极因获得5V电压而处于截止状态。电池虽通过Q12内部二极管连接至后级电路,但受A点5V电压的制约,电池并不参与实际供电,确保外部电源供电时电池处于待机状态。
    电源拔出状态:当Type-C电源插头被拔出时,Q13的G极失去接地路径而处于悬空状态,导致Q13截止。相应地,Q12的G极电压降至0V,Q12导通,VOUT电压随之切换至接近电池电压的水平,实现电源与电池供电的无缝切换。
    (二)注意事项
    性能优势:与传统串联二极管的电路架构相比,该电路显著减少了能量损耗,提升了整体能效。
    切换操作要求:在从外部电源切换至电池供电时,必须确保电源插头完全拔出。否则,Q12的源极将被拉至USB_GND电位,电池可能通过Q12的MOS体二极管向后级电路供电。这种情况下,Q12或无法正常导通,导致较大的压降,影响系统稳定性和供电效率。
    适用条件:该电路设计主要适用于VUSB电压高于VBAT的应用场景。

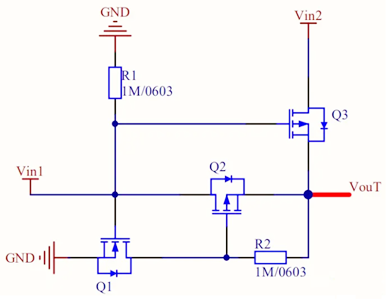

    三、MOS管经典电路二
    MOS管切换电路图
    (一)工作原理
    双电源供电状态:当主电源Vin1和备用电源Vin2均处于正常供电状态时,系统优先选用Vin1作为供电电源。此时,Q1导通,促使Q2的G极接地,进而使Q2导通。Q3的G极连接至Vin1,其S极电压基本与Vin1相同(仅存在slight的压降,通常为几十毫伏),导致Q3截止,Vout由Vin1提供稳定的电力支持。
    主电源断电状态:若Vin1断电,Q3的G极将通过弱下拉电阻连接至GND,触发Q3导通。此时,Q1和Q2停止工作,系统切换至备用电源Vin2,Vout由Vin2提供电力,保障系统在主电源故障或断开时仍能持续运行。
    (二)注意事项
    电路验证与潜在问题:目前该电路尚未经过充分验证,在实际应用中可能存在以下问题。当Vin1被移除时,备用电源Vin2通过Q3向VOUT供电。然而,由于适配器拔除瞬间,MOS管存在一定的放电延迟,Q2可能提前导通,导致VOUT电压反馈至Vin1端。这将使电池电压异常传输至原Vin1供电回路,造成Q1和Q2持续导通。此时,Q3的G极与S极之间的压差极小(仅存在寄生二极管压降),导致Q3无法正常导通,系统只能依赖Q3的体二极管工作。这种异常状态不仅可能烧毁Q3,还对Vin1电源构成损坏风险。
    能源浪费问题:在Vin1正常供电时,电阻R1始终有电流流过,处于发热状态。这表明Vin1能源在此处被白白浪费,降低了系统整体能效,影响了电路的经济性和长期运行成本。
    适用场景限制:该电路仅适用于Vin1电压高于Vin2的应用场景。若Vin2电压减去Q3的源极-漏极压降后的电压高于Vin1且超出Q3的开启电压Vgsth,Q3和Q2将同时导通,引发电源短路故障,严重威胁电路安全性和可靠性。
