一、MOS管替代二极管的优势
（一）低导通电阻与压降
MOS管的导通电阻极低，通常在1mΩ至几十mΩ之间，相较于二极管0.4V至0.7V的正向压降，MOS管的导通压降可忽略不计。这一特性使得MOS管在大电流应用中能够显著降低功耗，提升系统效率。
（二）高效能源转换
由于MOS管的低导通电阻，其在导通状态下的功耗和热效应远低于二极管。在相同的电流条件下，MOS管的发热量更小，有助于简化散热设计，提高系统的可靠性和稳定性。
（三）快速开关特性
MOS管具备快速的开关速度，能够迅速在导通和截止状态之间切换。这不仅减少了开关过程中的能量损耗，还提升了电路的响应速度，特别适用于高频应用场景。
（四）成本效益分析
虽然单个MOS管的成本可能高于二极管，但在许多情况下，使用MOS管可以简化电路设计，减少外部元件的数量。例如，在电源管理系统中，MOS管的高效性能可以降低对散热元件的需求，从而在整体上实现系统成本的优化。
二、MOS管替代二极管的应用场景

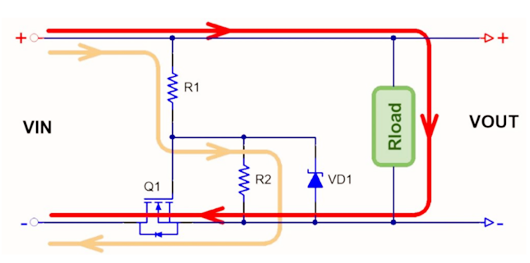

（一）防反接电路
在电源防反接保护电路中，MOS管能够有效防止因电源正负极接反而导致的电路损坏。与传统二极管方案相比，MOS管的低导通压降特性使其在防止反向电流的同时，减少了能量损耗，提高了系统的整体效率。

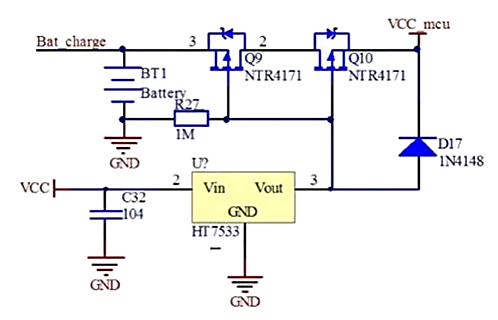

（二）防倒灌电路
防倒灌电路通常用于防止电流从负载向电源倒灌，避免对电源或上游电路造成损害。MOS管在防倒灌电路中的应用，利用其低导通电阻和快速开关特性，不仅提高了防护效果，还显著降低了因二极管压降导致的功率损耗。
（三）同步整流电路
在同步整流电路中，MOS管作为开关元件，通过精确控制栅极电压实现电流的高效导通和截止。这种设计显著提高了电源转换效率，特别适用于高功率密度的电源应用。
三、MOS管在防倒灌电路中的应用实例
（一）电路设计要点
在设计MOS管防倒灌电路时，通常选择N沟道MOS管，并将其源极连接到输入侧，漏极连接到输出侧。例如，在12V供电系统中，IRF540N是一个常用的MOS管型号，其耐压值为100V，导通电阻仅为44毫欧。确保MOS管的体二极管方向与电流方向一致，以形成自然的防倒灌路径。
（二）电路连接方法
将输入正极连接到MOS管的源极，输出正极连接到漏极。栅极控制是电路的关键部分：当输入电压存在时，通过分压电阻或专用驱动芯片使栅极电压高于阈值电压，确保MOS管导通；当输入断电时，栅极电压归零，MOS管关闭，此时体二极管反向截止，有效阻断倒灌电流。
（三）参数匹配与优化
以5A工作电流为例，传统二极管方案的压降为0.7V，功耗达3.5W；而采用导通电阻为5毫欧的MOS管，压降仅0.025V，功耗显著降低至0.125W。实际测试表明，MOS管方案在温升控制方面也表现出色，某无人机电池保护板的实测数据显示，其温升比二极管方案低20℃。在高频应用场景中，选择快恢复型MOS管尤为重要，以确保电路的高效运行。
四、Oring电路设计
（一）电路原理
Oring电路是一种有效的防倒灌电路，传统设计采用两个二极管确保电流单向流动。然而，二极管的正向压降会导致功率损耗。通过使用MOS管替代二极管，可以实现接近零电压降和高效率的防倒灌功能。
（二）MOS管选择与应用
在选择MOS管时，需综合考虑其额定电压、最大电流和开关速度等参数。对于普通电源防倒灌应用，建议选择耐压在20V以上，电流容量在几安培以内的MOS管。常见的N沟道增强型MOS管（如IRF系列）在该领域表现出色。
（三）典型电路实例
典型的MOS管Oring电路由N沟道增强型MOS管M1和限流电阻R组成。限流电阻R的作用是防止瞬间电流冲击，保护MOS管免受损坏。当电源正常供电时，MOS管M1导通，电流顺利流向负载；若电源掉电或出现电流倒灌现象，MOS管M1会迅速关断，有效阻止电流逆向流动。
五、电路优化策略
（一）提高可靠性
增加栅极电阻：在栅极串接小电阻，减缓MOS管的开关速度，减少振荡和电磁干扰。
使用稳压管保护：在栅极和源极之间并联稳压管，防止静电放电或其他过压情况损坏MOS管。
散热处理：为MOS管安装散热片或使用导热材料，确保其在大功率工作时保持稳定温度。
（二）降低功耗
选择低导通内阻的MOS管：降低导通内阻可减少导通时的功率损耗，提升系统效率。
优化栅极驱动电压：适当调整栅极驱动电压，使其略高于电源电压，确保MOS管完全导通，降低导通电阻。
减少开关次数：合理设计电路，避免不必要的MOS管频繁开关，减少动态功耗。
