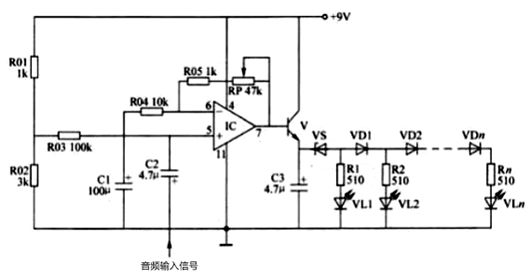

一、基于LM324的LED电平指示器电路设计
（一）电路功能与应用场景
该LED电平指示器电路以LM324运算放大器为核心，具备可调增益放大功能。它可灵活连接至音频功放电路输出端，用作功放输出电平指示；也可接入音频前置放大电路输出端（音量控制电路前），担任前置级电平指示角色，直观反映音频信号强度。
（二）电路组成与工作原理
增益可调放大前级：LM324运放构成的放大前级，搭配可调电阻RP，实现增益量的灵活调节，以适应不同幅度的输入信号需求。
LED驱动电路：由三极管V、电容器C3、稳压二极管VS，以及电阻器R1-Rn、发光二极管VL1-VLn和二极管VD1-VDn组成。音频输入信号经C2耦合至LM324运放的5脚，经运放与三极管放大后，从三极管发射极输出信号电压，随着音频输入信号强度增加，VL1-VLn逐级点亮，点亮的LED数量直观指示输入信号的强弱。
（三）元器件选择
电阻器：R01-R05和R1-Rn选用1/4W碳膜电阻器或金属膜电阻器，确保在额定功率内稳定工作。
可调电阻：RP选用超小型电位器或立式可变电阻器，方便进行增益的精细调节。
电容器：C1-C3均选用耐压值为16V的铝电解电容器，保证在常见音频电路电压下可靠运行。
二极管：VD1-VDn选用1N4148型硅开关二极管或2AP5，VS选用1/2W、3.6V的硅稳压二极管，确保快速开关与稳定限压功能。
发光二极管：VL1-VLn均选用Φ5mm的红色高亮度发光二极管，提供清晰可见的电平指示。
三极管：V选用C8050或58050、3DG8050型硅NPN晶体管，具备良好的放大性能与开关特性。
集成电路：IC选用LM324型运算放大集成电路，集成四个独立运放，满足电路放大需求。

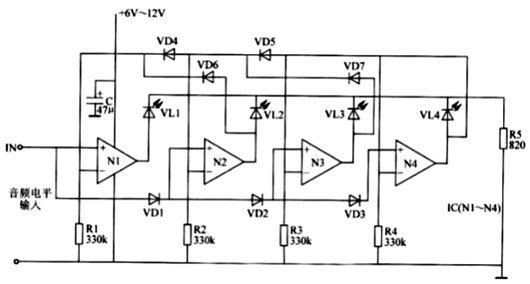

二、无增益放大电路的LED电平指示器设计
（一）电路功能与显示方式
此LED电平指示器自身不带增益放大电路，适用于音频功放输出端的电平指示。它提供移动点光式和逐级点亮式两种显示方式选择，直观呈现输入音频信号电平变化。
（二）工作原理
移动点光式显示：当输入音频信号电平小于0.7V时，N1输出高电平，VL1点亮；输入信号电平在0.7-1.4V之间时，N2输出高电平，VL2点亮的同时，通过VD6使N1的反相输入端变为高电平，N1输出低电平，VL1熄灭。依此类推，随着输入信号电平升高，VL1和VL4依次点亮，形成移动点光显示效果。
逐级点亮式显示：去掉二极管VD4-VD7后，电路变为四级LED电平指示器。此时，随着输入信号电平大小变化，VL1-VL4逐级点亮，以光线长度直观表示输入信号强度。
（三）元器件选择
电阻器：R1-R5选用1/4W碳膜电阻器或金属膜电阻器。
电容器：C选用耐压值为16V的铝电解电容器。
二极管：VD1-VD7均选用1N4148型硅开关二极管。
发光二极管：VL1-VL4均选用Φ5mm的发光二极管。
集成电路：IC选用LM324型四运放集成电路。
