一、UPS不间断供电电源概述
UPS不间断供电电源是一种集成了储能装置（常见为蓄电池）的电源系统，以逆变器为核心组件，能够提供恒压恒频的不间断电力供应。其工作原理涵盖整流、储能、变换和开关控制四个关键环节，确保在市电正常与异常情况下均能为负载提供稳定的电力支持。
（一）整流环节
当市电正常供应时，交流电首先经整流器（如可控硅或高频开关整流器）转换为直流电。整流器具备根据市电电压变化调整输出电压的能力，即使在电源波动的情况下，也能确保输出电压的稳定性。这一环节为UPS电源的后续运作奠定了基础，提供了稳定的直流电源。
（二）储能环节
整流后的直流电被储存于蓄电池中。蓄电池如同一个大容量的电容器，能够有效滤除整流器未能消除的瞬时脉冲干扰，确保直流电源的纯净。作为UPS电源的核心部件，蓄电池的性能直接决定了UPS电源的供电时长和整体稳定性。
（三）变换环节
在市电正常的情况下，直流电分为两路：一路经充电器对蓄电池进行充电，维持蓄电池的满电状态；另一路则输送至逆变器。逆变器负责将直流电转换为交流电，输出稳定的220V、50Hz的交流电，以满足负载的用电需求。逆变器的性能对输出电力的质量和稳定性起着决定性作用。
（四）开关控制环节
当市电出现异常或断电时，静态开关会迅速切换至蓄电池供电模式，确保负载端电压的稳定。在蓄电池电量即将耗尽前，UPS会发出警报，提醒用户及时更换蓄电池或进行充电。这一环节是实现不间断供电的关键所在，保证了电力供应的连续性。

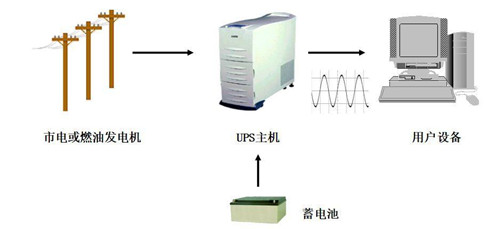

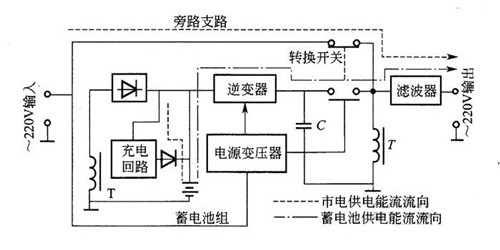

二、不间断电源电路原理图及类型
根据工作原理、应用场景和设计特点，UPS电源可分为被动后备式、在线互动式和线上交错式等多种类型。
（一）被动后备式（非在线式不间断电源）
被动后备式UPS在市电正常时，市电直接为用电设备供电并为电池充电。一旦市电不稳定或停电，市电回路自动切断，蓄电池的直流电经转换成交流电后接手供电任务。这种UPS仅在市电停电时才介入供电，输出的交流电为方波，适用于电脑和监视器等电容型负载。
（二）在线互动式（在线式不间断电源）
在线互动式UPS的市电和用电设备是隔离的。市电经UPS转换为直流电后，分为两路：一路为电池充电，另一路转换回交流电为用电设备供电。在市电不稳定或停电时，电池从充电转为供电，直至市电恢复正常。这种UPS输出的波形为纯净的正弦波，不受市电不稳定的影响，可适用于电感型负载，如电风扇等。
（三）线上交错式（线际互动式不间断电源）
线上交错式UPS虽不像在线式全程介入供电，但实时监控市电状况，并具备升压和减压补偿电路。在市电不理想时，能够即时校正，减少不必要的“BatteryMode”切换，延长电池寿命。这种UPS在市电正常时，通过稳压电路为负载提供电力，同时对电池进行涓流充电，确保电池处于最佳状态。
