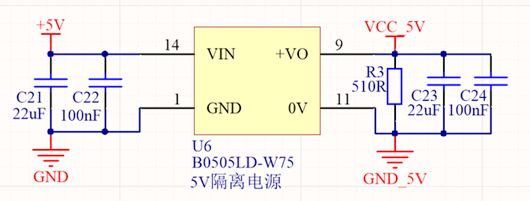

一、DC-DC转换器（5V隔离电路）
B0505LD是一款高度集成的隔离电源模块。其输入电压范围为DC4.5V-DC5.5V，能够稳定输出DC5V，并且实现了输入与输出的隔离，有效提升了电路的安全性和稳定性，在多种电子设备的电源转换场景中广泛应用。
二、DC-DC转换器（12V-24V电路）
该电路的主要功能是将输入的12V电压转换为约24V的输出电压，实现电压的倍增。其核心元件为CD4049集成电路，该芯片内置六个反相门（NOT栅极），凭借其逻辑特性，配合外围元件，构建出高效的电压转换电路。

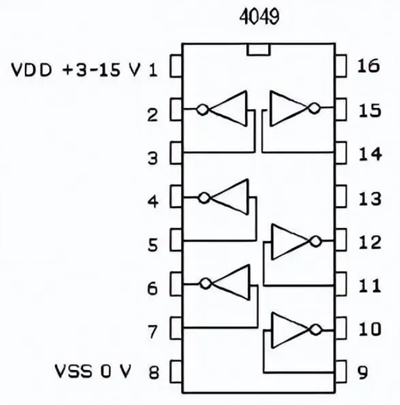

（一）CD4049集成电路简介
CD4049在单一封装内集成了六个反相门。以第一个栅极为例，3号引脚为输入端，2号引脚为输出端；第二个栅极则使用5号引脚作为输入端，4号引脚作为输出端，其余栅极的引脚排列规律相同。1号引脚负责供电，8号引脚接地，13号和16号引脚在该电路中未被使用。该集成电路的工作电压范围在3V至15V之间，若输入电压超过15V，可能会损坏芯片，因此需严格控制输入电压在规定范围内。

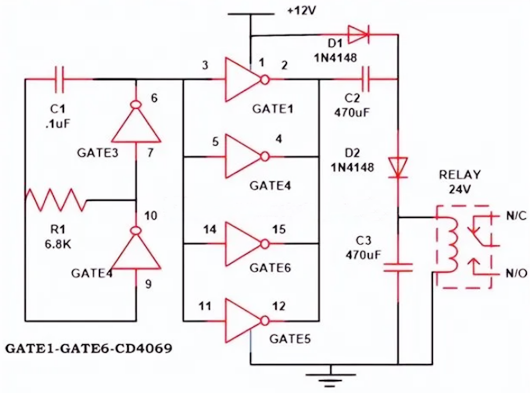

（二）12V-24V直流转换器电路原理
在该12V-24V直流转换器电路中，充分利用了CD4049集成电路的六个NOT栅极。NOT逻辑门的基本工作原理是：当输入端为逻辑低电平（0）时，输出端则为逻辑高电平（1）；反之，当输入端为逻辑高电平（1）时，输出端为逻辑低电平（0）。
通过巧妙的电路设计，将CD4049的各个引脚连接起来，构建出一个振荡器。其中，引脚3和引脚4协同电容器C1和电阻器R1形成振荡器的核心部分。同时，将多个反相门并联，起到缓冲作用，增强电路的驱动能力。所有输入引脚（包括3、5、11和14号引脚）相互连接，并与振荡器以及频率源相耦合；而所有输出引脚（包括2、4、12和15号引脚）也相互连接，与后续的电压增强电路相链接。
在振荡器的作用下，电路产生周期性的脉冲信号。借助电容器和二极管的充放电特性，构建出一个电压倍增器电路。该电路采用的是半波串联倍增器的拓扑结构，能够有效地将输入电压提升至更高的水平。二极管D1在正向偏置时导通，对电容器C2进行充电，直至C2两端的电压达到输入电源电压的峰值。此时，电容器C2就如同串联在电源上的一个“电池”，为后续电路提供电压支持。与此同时，在相同的周期内，二极管D2开始导通，电容器C3进入充电状态。最终，电容器C3两端的电压等于电源电压与电容器C2两端电压之和，从而实现了电压的倍增。
这种电路的一个显著优点是能够在较低的输入源电压下产生较高的输出电压值，并且整个电路无需使用变压器，简化了电路结构，降低了成本和体积，提高了转换效率。因此，在实际应用中，利用该电路可以方便地使用12V的电源来驱动24V的继电器等设备。
