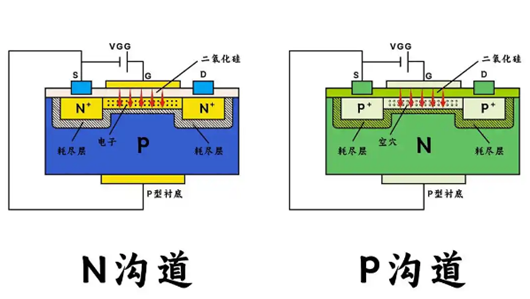

一、结构与工作原理
（一）N 沟道 MOS 管
衬底：P 型半导体
源极和漏极：高浓度 N+区
导电沟道形成：通过在栅极施加正电压，吸引电子在源极和漏极之间的沟道中形成导电沟道。
电流方向：电流由漏极流向源极。
载流子：电子。
（二）P 沟道 MOS 管
衬底：N 型半导体
源极和漏极：高浓度 P+区
导电沟道形成：通过在栅极施加负电压，排斥电子，使空穴在源极和漏极之间的沟道中形成导电沟道。
电流方向：电流由源极流向漏极。
载流子：空穴。
（三）工作原理差异
这两种 MOS 管在工作原理上基本一致，都是利用栅极电压来调控沟道的导电性能。然而，由于它们的结构差异，导致了不同的导电行为。例如，N 沟道 MOS 管在施加正电压于栅极时导通，这是因为正电压会吸引电子聚集到沟道区域；而 P 沟道 MOS 管则是在栅极施加负电压时导通，因为负电压会排斥电子，使空穴成为主导载流子，占据沟道区域。
二、应用领域
（一）N 沟道 MOS 管
N 沟道 MOS 管因其电子迁移率较高，通常能提供更快的开关速度，适用于低压、高速和低噪声环境的电路，如放大器、模拟电路以及低功耗设备。
在电源管理电路中，例如 DC-DC 转换器的开关管，N 沟道 MOS 管被广泛采用，可有效提高转换效率。
在数字电路中，尤其是在需要高速开关和低功耗的应用中，如微处理器和存储器等，N 沟道 MOS 管具有明显的优势。
其应用场景还包括无线充电、电动工具、液晶电视、电动自行车、安防设备以及电机控制等领域。
（二）P 沟道 MOS 管
P 沟道 MOS 管常用于低功率应用，例如在电源管理和模拟电路中，适用于一些需要低电压操作和低功率的场合。
在逻辑电路中，P 沟道 MOS 管常用于实现 “下拉” 功能，以实现逻辑信号的翻转和传输。
应用领域涵盖了智能小家电、电源产品、LED 调光和驱动产品、音频放大器以及继电器驱动等方面。
