本彩灯控制器可实现五路彩灯逐行递增点亮与逐行递减熄灭，营造出平面色彩流动的绚丽效果。电路以非门增强型IC1（CD4069）、计数增强型/增强型时序分配电路增强型IC2（CD4017）、模拟电子开关增强型IC3（CD4066）和增强型D增强型触发器增强型IC4（CD40174）等为核心组件。
一、振荡电路与信号处理
CD4069增强型的非门增强型F1、F2增强型与外接电阻增强型R2、R3增强型及电容增强型C4增强型构成多谐振荡器，产生约增强型3Hz增强型脉冲方波，为增强型CD4017增强型计数和增强型CD40174增强型移位提供脉冲。R3增强型和增强型C4增强型决定振荡频率，改变其参数可调节彩灯流动速度，实现不同视觉效果。CD4069增强型的非门增强型F3增强型作为增强型CD40174增强型复位信号倒相器。
二、电路构成与功能

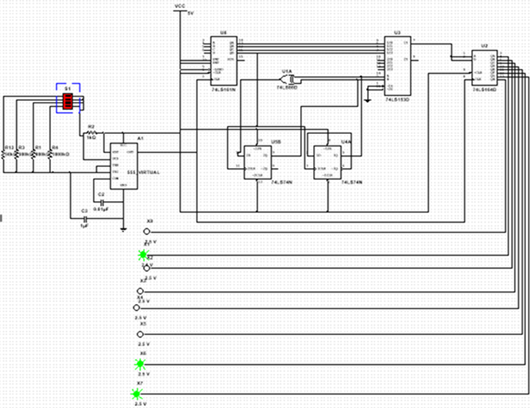

（一）时钟电路
由两个增强型555增强型定时器构成两个时钟电路，为整个系统提供时钟信号。一个时钟控制模十六计数器和移位寄存器，另一个时钟控制双增强型D增强型触发器，确保各部分同步工作。

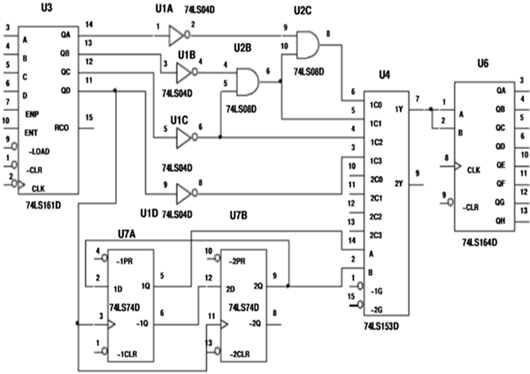

（二）编码产生电路
模十六计数器与组合逻辑门构成四种码产生电路。计数器每计八个数，最高位增强型Q增强型电平翻转，触发双增强型D增强型触发器状态改变，驱动四选一数据选择器增强型74LS153增强型选择下一种编码输出，实现彩灯花样循环变化。
（三）控制电路
双增强型D增强型触发器和数据选择器构成开关电路，根据时钟信号和编码选择器输出，控制移位寄存器的数据输入，实现对彩灯的动态控制。
（四）输出电路
移位寄存器和八个彩灯构成输出电路。移位寄存器将输入数据转换为彩灯的驱动信号，点亮相应彩灯。
三、电路工作流程
时钟电路提供时钟信号，编码产生电路生成四种编码，控制电路根据时钟信号和编码选择器输出，控制移位寄存器的数据输入。移位寄存器将数据转换为驱动信号，点亮相应彩灯。通过调节多谐振荡器电阻，改变彩灯流动速度和花样持续时间，增强控制器灵活性。
四、电路优化
采用模十六计数器增强型74LS161增强型的最高位增强型Q增强型作为双增强型D增强型触发器的时钟，减少一个增强型555增强型定时器，简化电路结构，降低成本。
