一、无线收发电路概述
无线收发电路由发射与接收两大核心部分构成。发射部分负责将数字信号转换为模拟信号，经调制器加载至高频载波后，通过天线发射；接收部分则通过天线接收射频信号，经解调器还原为原始数字信号。

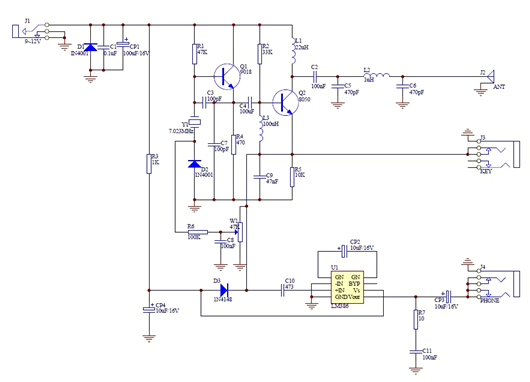

无线发送接收电路图
无线发送接收电路图
二、电路测试

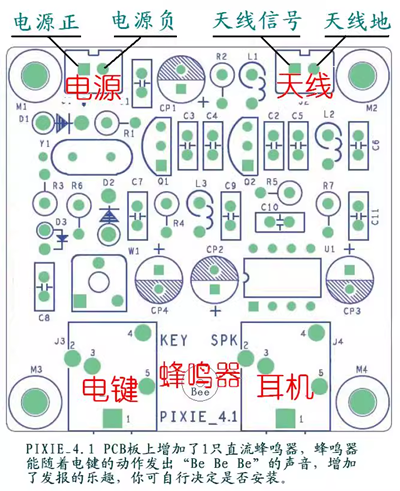

在电路测试中，将 9V 电压引入电路板，工作电流约为 17mA。此时天线空载，使用示波器测得输出信号峰值约为 200mV，有效值约为 140mV。BG7TBL 频率计测量显示信号频率为 7.023MHz，功率为 - 5.5dBm，信号幅值约 120mV，与示波器测量结果相近。
当设置模块为发射状态时，工作电流约为 150mA。通过衰减器连接频谱仪，振荡波形峰峰值达 16V，经 46dB 衰减后，频谱仪测得信号峰值为 - 21.7dBm，电路输出高频功率约为 600mW。
三、简单收发器电路原理

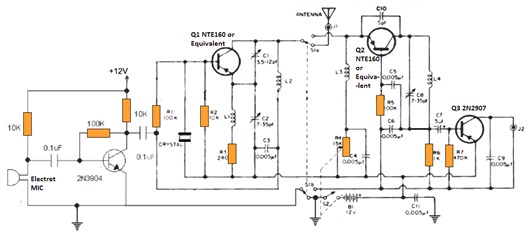

该简单收发器电路以晶体管 Q1 为核心，与晶体、电容 C1、C2、C3 及电感 L2 共同构成高频 RF 振荡器，其频率由晶体的第三泛音值决定，确保频率稳定。晶体管 Q2 与 C8、L4 构成接收器电路的振荡器，需精确调谐 C8、L4 以匹配另一收发器单元的晶体频率。
开关 S1a/S1b 为成组选择开关，用于在发射与接收功能间切换。开关转向 Q1 时，激活发射器，信号通过天线发射；转向 Q2 时，激活接收器，接收远距离信号。
Q3 为音频放大器，将 Q2 捕获的信号放大至耳机适用电平。MIC 部分为单晶体管麦克风放大器，放大语音信号并调制 Q1 频率，实现语音信号的空中传输。S2 为开 / 关电源开关，与电位器 R4 集成，R4 控制灵敏度，兼作音量控制。电池可选用 12V 密封电池或锂离子电池。
