无线移动充电器的核心在于电感耦合原理，通过两个 LC 调谐电路以相同的调谐频率进行通信，确保发射器与接收器之间的频率匹配，从而实现高效的能量传输。

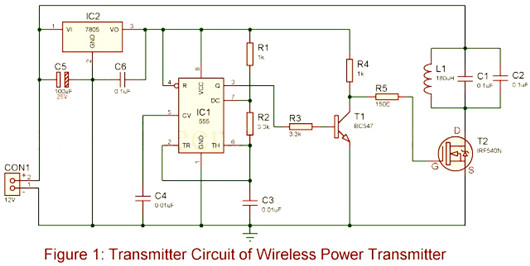

无线充电发射器电路图
发射器一侧，围绕经典的定时器 IC555、通用 NPN 晶体管 BC547、N 沟道 MOSFETIRF540N、LC 调谐电路以及 5 伏串联稳压器 7805 构建起精巧的电路架构。调谐集电极振荡器作为关键组件，利用 L1、C1 和 C2 形成的并联 L - C 电路作为负载，决定了振荡频率。这种设计使得调谐电路两端产生的输出电压能够以感性耦合的方式高效地耦合到基极电路中。
无线充电发射器电路图
发射器一侧，围绕经典的定时器 IC555、通用 NPN 晶体管 BC547、N 沟道 MOSFETIRF540N、LC 调谐电路以及 5 伏串联稳压器 7805 构建起精巧的电路架构。调谐集电极振荡器作为关键组件，利用 L1、C1 和 C2 形成的并联 L - C 电路作为负载，决定了振荡频率。这种设计使得调谐电路两端产生的输出电压能够以感性耦合的方式高效地耦合到基极电路中。
定时器 IC555 在此配置中扮演着脉冲发生器的角色，被巧妙地设置为非稳定的多谐振荡器模式。IC555 的输出端（引脚 3）与通用晶体管 T 的基极 1 相连，用于驱动 MOSFET T2。MOSFET T2 的作用是切换 L - C 调谐电路，从而进一步传输振荡磁场。串联稳压器 IC2 从 + 12V 电源为整个电路提供稳定的 + 5V 工作电压，确保电路的可靠运行。

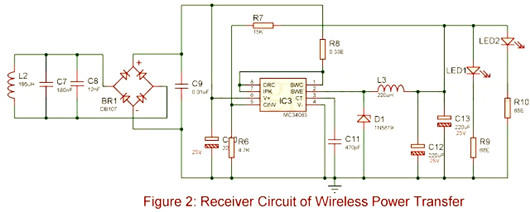

无线充电器接收器电路图
无线充电器接收器电路图
接收器电路则围绕 LC 调谐电路（由 L2、C7 和 C8 构成）、电流稳压器（包含降压和升压功能）ICMC34063、肖特基二极管（1N5819）以及一些必要的无源元件构建。传输过来的振荡磁场被 L - C 调谐电路检测到，随后通过桥式整流器 BR 转换为直流电压，并利用电容器 C9 和 C10 进行滤波处理。
经过滤波后得到的无纹波直流电压被输送至降压 / 升压 IC，该 IC 被配置为降压稳压器模式。输出电压进一步通过 L - C 滤波器进行精细滤波，并经由限流电阻 R 连接至 LED9 和 R10，确保输出电压的稳定性和安全性。

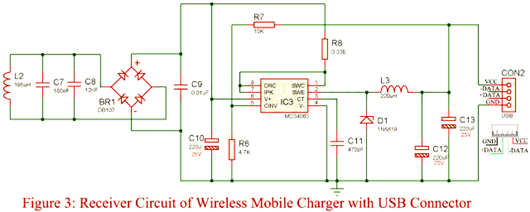

在实际应用中，还可以设计出带有母 USB 连接器的无线充电器接收器电路。
与基础接收器电路略有不同，该设计用母 USB 连接器取代了 LED（LED1 和 LED2）。具体连接方式为：VCC（红线）连接至电容器 C13 的正极端子，GND（黑线）连接至电路接地，而数据引脚（D - 和 D +）则保持未连接状态。这种设计不仅保留了无线充电的核心功能，还增加了与其他设备的兼容性和通用性。
与基础接收器电路略有不同，该设计用母 USB 连接器取代了 LED（LED1 和 LED2）。具体连接方式为：VCC（红线）连接至电容器 C13 的正极端子，GND（黑线）连接至电路接地，而数据引脚（D - 和 D +）则保持未连接状态。这种设计不仅保留了无线充电的核心功能，还增加了与其他设备的兼容性和通用性。
