一、概述

LED 应急灯是一种关键的照明设备，它能在正常电力供应中断时，迅速切换到备用电源，持续提供照明。这种应急灯通常由电源、备用电源（如蓄电池或超级电容器）、智能控制电路和传感器组成。

二、电路组成与功能

（一）基本组成

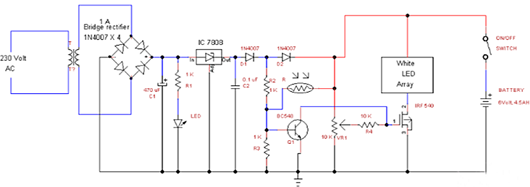

由降压变压器（9-0-9V）构成的电路对交流电压进行降压处理，随后通过 1 安培桥式整流器（或桥式整流模块）进行整流。与电阻 R1 连接的 LED 可显示输出直流电压状态。利用正调节器 IC 7808 调节直流电压后，将该电压输入光传感电路。光传感电路采用普通 5mm LDR（光敏电阻）检测光线：LDR 在明亮环境下电阻低，在黑暗环境下电阻高，其感应电平可通过 10KΩ 可变电阻 VR1 调节。

（二）智能控制电路

LED 应急灯照明电路配备智能控制电路和传感器，能在主电源故障时检测信号并切换至备用电源，点亮灯泡或 LED，提供应急照明。主电源恢复后，自动切回主电源并待机充电。

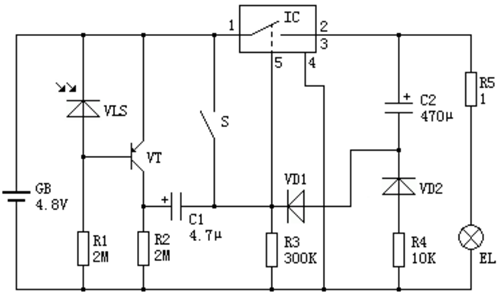

（三）自动应急灯电路组成

自动应急灯电路由光控灯电路、电子开关电路和延时照明电路组成。白天或光线充足时，光敏二极管 VLS 导通，VT 截止，IC 内部电子开关因⑤脚电压为 0V 而关闭，EL 不亮，整机耗电低。夜晚光线变暗时，VLS 阻值增大，VT 导通，R2 电压上升，但因 C1 隔直流，IC⑤脚电压仍低于 1.6V，EL 不亮。若光线突然变暗（如关灯或停电），VLS 呈高阻，VT 迅速饱和导通，R2 产生大电压降。C1 电压不能突变，使 IC⑤脚电压超过 1.6V，IC 内部电子开关接通，EL 点亮。同时，+4.8V 电压经 R3、VD1 和 IC 对 C2 充电，确保 VT 截止时 IC⑤脚电压仍高于 1.6V，维持 EL 点亮。随着 C2 充电，IC⑤脚电压降低，低于 1.6V 时，IC 内部电子开关关闭，EL 熄灭，C2 通过 R5、EL、R4 和 VD2 放电，为下次工作准备。若接通 S，应急灯可用于停电时的连续照明。

三、工作原理与应用优势

（一）工作原理

在应急灯电路中，白天 LDR 允许电流流向 Q1 晶体管基极，使 Q1 导通并接地 MOSFET 栅极，LED 阵列与电源断开。黑暗时，LDR 阻断电流，Q1 基极电压低，保持关闭，MOSFET 栅极无电压，漏源极导通，LED 阵列发光。断电时，电池（6V，4.5Ah）接入偏压，为电路供电。

（二）应用优势

与传统荧光灯管应急灯相比，LED 应急灯具有显著优势。传统荧光灯管应急灯最多提供 2 至 3 小时照明，而 LED 应急灯的发光时间可达约 7 小时，大大延长了应急照明时间，提高了在紧急情况下的可靠性。
