一、无线充电技术概述
当前，无线充电技术主要依托于发送端与接收端的线圈交互。当发送端线圈通电时，会在周围空间产生电磁信号，接收端线圈捕捉到这些电磁信号后，将其高效转化为电流，从而实现精准的无线充电功能。
二、电磁感应式无线充电原理

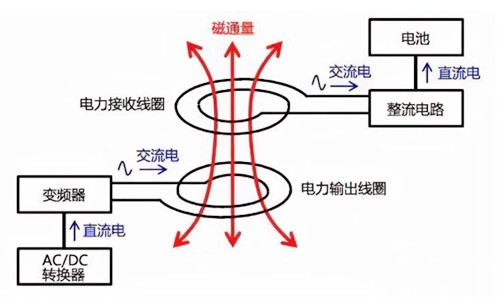

电磁感应式无线充电技术的工作机制与变压器原理高度相似。系统中，发送端线圈相当于变压器的初级线圈，当其通有一定频率的交流电时，在接收端线圈（次级线圈）中会因电磁感应产生电流，进而实现能量从发送端到接收端的高效转移。
三、磁共振式无线充电原理
磁共振式无线充电技术则基于两个相同频率谐振回路的强耦合电磁场。该系统利用发射线圈与接收线圈组成的谐振回路，实现能量在两个回路间的高效交互。
四、无线充电器电路架构

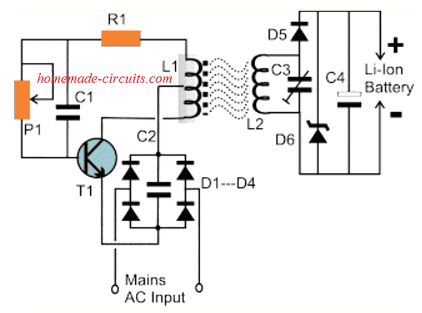

无线充电器电路主要由基本模块（发送模块）和接收模块构成。发送模块中，基础绕组通常采用尺寸较大的铁氧体 E 芯，线轴缠绕 100 匝 24 SWG 超级漆包铜线。从绕组第 50 匝引出中心抽头，与由晶体管 T1、预设 P1 及相应电阻、电容构成的振荡电路连接。预设 P1 用于优化绕组频率，需通过实验确定最佳参数。通过整流和滤波将交流市电转为直流电压，馈入电路驱动振荡。
接收模块包含由空芯 50 匝 21 SWG 超级漆包铜线构成的电感，作为接收天线捕捉发送模块释放的功率波。可变电容 C3 用于调整接收频率，使其与发射波匹配，提升输出电压稳定性。二极管 D6 和电容 C4 担任整流角色，将交流信号转为直流，为锂离子电池充电。输出端可接 LED，实时显示无线电力传输强度。
