一、续流二极管工作原理
当电感性负载电流突然变化或减少时，电感两端会产生突波电压，可能破坏其他元件。此时，续流二极管的作用就显得至关重要。续流二极管通常与储能元件配合使用，并联在线圈两端。

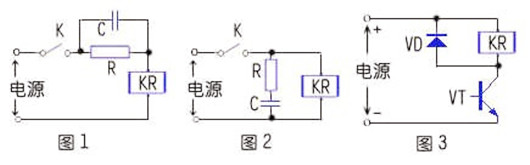

当电流消失时，线圈产生的感应电动势会通过二极管和线圈构成的回路做功并消耗掉，从而避免反向电压对电路中其他元件造成损坏。在电路中反向并联在继电器或电感线圈两端时，电感线圈断电后，其两端的电动势并不会立即消失。这时，残余电动势通过续流二极管释放，保护了电路的稳定性和安全性。
二、续流二极管的作用
（一）续流作用
在电路中，当电感元件电流断开时，电感的自感作用会产生反向电动势，导致电流继续流动。续流二极管为电流提供低阻抗通路，使电流顺利通过，避免反向电动势对电路的影响。
（二）保护作用
续流二极管能有效防止电路中反向电流过大，保护其他元件。当电路电压超过二极管正向压降时，二极管导通，将电流限制在安全范围内，避免其他元件受损。此外，它还能防止反向电流对电路造成损害，确保电路的稳定运行。
（三）能量转换和传输
续流二极管常与电感、变压器等元件配合，实现能量转换和传输。例如，在开关电源中，它将电能从输入端传输到输出端，同时将多余能量存储在电感中，提高电源效率和稳定性。
（四）频率控制
在电路受高频信号激励时，续流二极管提供低阻抗通路，使电流顺利通过，减小反向电动势对电路的影响，从而实现对电路频率的有效控制。
三、续流二极管应用电路

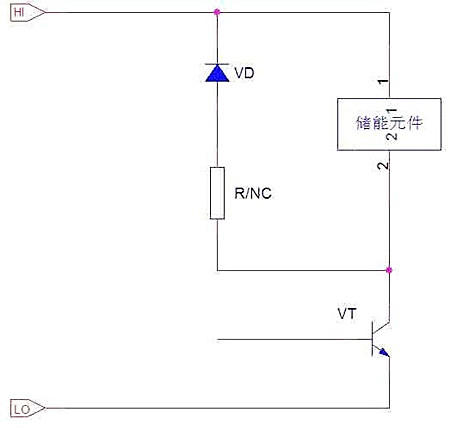

在实际应用中，续流二极管的应用电路设计需要综合考虑多个因素。以一个包含电阻 R、储能元件、晶体管 VT 和二极管 VD 的典型电路为例。
当 VT 导通时，储能元件两端电压呈上正下负，电流方向从上向下。VT 关断瞬间，储能元件电流突然中断，产生感应电势。该感应电势试图维持原电流方向，与电源电压叠加后施加于 VT 两端，易导致 VT 击穿。此时，VD 的接入可将储能元件产生的感应电势短路，有效保护 VT。
电阻 R 的取舍需根据具体电路情况而定。在某些情况下，为限制电流或分压，电阻 R 是必要的；而在其他情况下，为简化电路或提高效率，可省略电阻 R。
