电机驱动控制器通常采用 MCU（微控制单元）搭配预驱芯片以及 NMOS 组合的方案。这种精心设计的配置组合，能够实现对电机启动、平稳运行以及精准停止的高效控制，进而确保水泵可靠、稳定地工作，满足各类应用场景下的工作需求。

一、MOS 管在电机控制系统中的核心作用

电机控制功能 ：MOS 管（金属 - 氧化物半导体场效应晶体管）在水泵电机驱动控制器里扮演着至关重要的角色。通过精准地控制 MOSFET（场效应晶体管）的开关状态变化，可以有效地调节电机的转速、扭矩等一系列运行参数，从而实现对电机精确的运行控制，使其能够准确地按照预设的工作模式运转。

电源管理功能 ：除了对电机的直接控制作用外，MOS 管还深度参与电源管理工作。在水泵工作的不同档位以及面对不同的负载条件时，MOS 管能够协助稳定电源输出，确保电机在各种复杂工况下都能获得稳定、可靠且适宜的电力供应，保障电机的稳定运行，避免因电源波动等问题导致电机出现故障或性能下降的情况。

二、不同类型 MOS 管的应用特点及差异

N 沟道 MOSFET ：因其具有相对较小的导通电阻这一显著优势，在大功率应用场景中表现出色。在水泵的电机驱动控制器设计与应用中，N 沟道 MOSFET 凭借其较低的导通损耗和较高的电流承载能力，能够有效地提升系统的整体效率和功率密度，因此成为了大多数水泵系统中电机驱动控制器的首选 MOS 管类型，广泛应用于各类大功率水泵电机驱动场景中。

P 沟道 MOSFET ：虽然 P 沟道 MOSFET 的导通电阻相对较大，导致其在某些方面性能不如 N 沟道 MOSFET，但在一些特定的应用场景中，它依然具有独特的优势。例如在高端驱动电路中，P 沟道 MOSFET 能够更便捷地实现高电压控制功能，简化电路设计并提高控制精度。然而，由于其导通电阻较大，会产生更多的热量和能量损耗，同时价格相对较高，且可替换的种类相对有限等因素的制约，P 沟道 MOSFET 在水泵系统中的实际应用占比相对较小，通常只在一些特殊的高端驱动或者特定的电路架构中有应用需求。

三、无刷水泵控制器电路原理及设计要点

预驱芯片的必要性 ：在设计电机控制器时，由于通用 MCU 或 DSP 的 IO 引脚输出能力有限，通常其 IO 电压仅为 5V 或者 3.3V，且 IO 的电流输出能力在 20mA 以下，远不足以直接驱动功率较大的 MOSFET。因此，在设计过程中，必须引入预驱芯片来解决这一问题。预驱芯片可以有效地对 MCU 或 DSP 输出的控制信号进行放大和电平转换，使其能够满足功率 MOSFET 的驱动要求，从而确保电机驱动系统的正常工作。

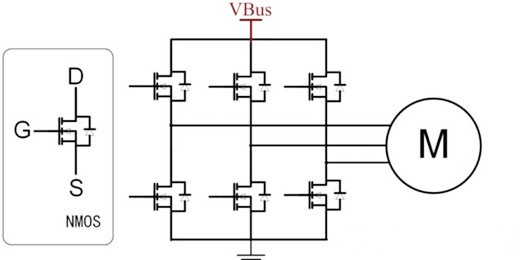

三相直流无刷电机驱动电路 ：以三相直流无刷电机（包括 BLDC 和 PMSM）功率级驱动电路为例，该电路通常由 6 个 N 沟道功率 MOS 构成三相全桥结构，其中包括三个连接到电源正极（VBus）的高边 MOS 和三个连接到电源负极的低边 MOS。控制器通过精确地控制这六个 MOS 的通断状态，实现电机相电流的换相操作，从而驱动电机按照预定的控制策略和运动轨迹进行平稳、高效地转动。同时，考虑到电机在运行过程中可能会出现堵转等异常情况，导致过流现象发生，因此 MOS 驱动电路必须具备完善的保护功能，如过流检测和保护机制，以防止因过流而烧坏控制器或电机，保障整个系统的安全性和可靠性。

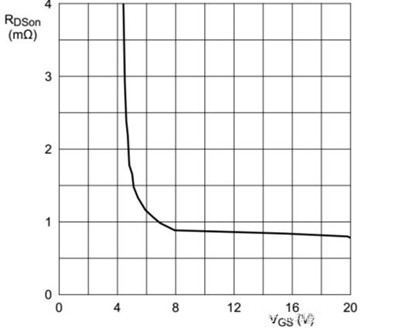

MOS 驱动特性及注意事项 ：对于单个 NMOS 来说，在开通瞬间，需要提供足够大的瞬间电流来对 MOS 内的寄生电容进行快速充电，直到栅源电压（VGS）达到一定的阈值后，MOS 才能完全进入导通状态。而在 MOS 导通并稳定工作后，还需要持续维持合适的栅源电压（VGS），以确保其保持稳定的导通状态，避免因电压波动等原因导致 MOS 管意外关断，影响电机的正常运行。对于低边 MOS 来讲，由于其源极（S）直接连接到电源负极，栅源电压相对容易满足，因此其驱动电路设计相对简单。而对于高边 MOS 来说，其源极（S）连接到电机相线，其电压会随着电机的运行状态而变化，具有不确定性。因此，在高边 MOS 的驱动电路设计中，通常需要采用自举电路来为栅极提供稳定的电压，使得高边 MOS 能够正常开通和工作，这使得高边 MOS 的驱动电路相对复杂，需要更加精细的设计和控制策略。

四、直流无刷水泵控制器方案介绍

该直流无刷水泵控制器方案具备出色的性能和全面的保护机制。其工作电压范围为 DC 30V - 85V，能够适配多种不同的电源环境，满足不同应用场景下的电压需求。在功率选择上，提供最大功率 750W 或 1000W 两种规格，可根据实际水泵的负载需求和工作要求进行灵活选择。工作温度范围宽泛，能够在 - 20℃-120℃的环境下稳定工作，确保水泵系统在极端温度条件下仍能可靠运行。

在保护机制方面，该控制器配备了全面的保护功能，包括过欠压保护、过温保护、过流保护、短路保护、电机缺相保护以及堵转保护等。这些完善的保护措施能够有效监测和应对各种异常工作状态，及时采取保护措施，避免因故障导致的设备损坏和系统故障，延长设备的使用寿命，提高系统的可靠性和安全性。

此外，该控制器还具备一些特色功能，如缺水检测功能和电源防反接保护功能。缺水检测功能可以在水泵工作过程中实时监测水位情况，当出现缺水异常时，及时发出警报并采取相应的保护措施，以防因干转导致水泵和电机损坏。电源防反接保护功能则能够防止因电源接反而引发的设备损坏问题，进一步增强了控制器的可靠性和易用性。
