    快恢复二极管(frd)好坏判断与测量方法介绍
    一、快恢复二极管简介
    快恢复二极管(FRD)是一种具有优良开关特性和较短反向恢复时间的半导体二极管。它在开关电源、PWM 脉宽调制器、变频器等电子电路中应用广泛,能够显著提升电路的效率和性能。
    二、二极管恢复特性
    快恢复二极管,frd

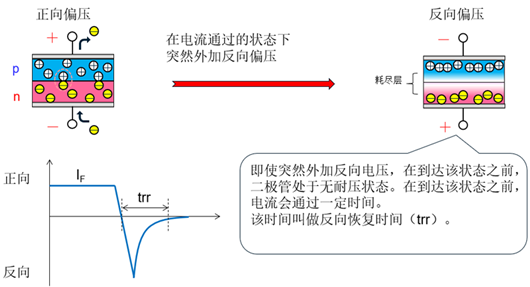

    快恢复二极管的一大优势在于其较短的反向恢复时间(trr),这使得它能够实现更快的开关速度,同时降低开关过程中的损耗。
    三、快恢复二极管检测方法
    (一)万用表检测法
    正向导通测试 :将万用表调至二极管测试档或 Rx1k 电阻档,红表笔接阳极,黑表笔接阴极。正常情况下,显示的正向压降值应为 0.6 - 1.0V(对于硅管)。若显示 0 或接近 0,表示二极管短路;若显示无限大("OL"),则说明二极管开路。
    反向电阻测试 :调换表笔,红表笔接阴极,黑表笔接阳极。正常时,应显示 "OL" 或高阻值(无穷大)。若显示低阻值,则二极管可能存在反向漏电或短路问题。
    (二)快恢复二极管测量方法
    利用万用表可以检测快恢复、超快恢复二极管的单向导电性,以及内部是否存在开路、短路故障,并测出正向导通压降。若配合兆欧表,还能测量反向击穿电压。
    单向导电性测试 :设置万用表至二极管测试档或电阻档(优先选用 Rx1 档)。正向连接时,红表笔接阳极,黑表笔接阴极,测得正向压降值正常范围为 0.5 - 0.7V(对于硅管),若显示 “0” 或 “OL” 则表明二极管损坏;反向连接时,调换表笔后应显示高阻值(如 “OL”),若显示低阻值或导通则说明二极管短路。
    反向击穿电压测试 :配合兆欧表施加反向电压,逐步提升至击穿状态,记录击穿电压值,并与标称参数进行对比,以判断二极管是否符合要求。
    四、快恢复二极管的应用
    快恢复二极管凭借其优越的性能,在众多电子电路中发挥着关键作用。在开关电源中,它能够快速响应,实现高效的电能转换,提升电源的效率和稳定性。在 PWM 脉宽调制器中,快恢复二极管有助于精确控制脉冲信号,确保调制精度。在变频器应用中,它能够适应高频开关的要求,保障变频器的可靠运行。
